Простий індикатор зайнятої телефонної лінії

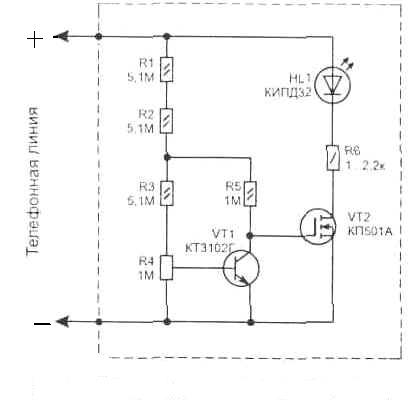

На рис.1 наведена схема простого індикатора зайнятої лінії. Вона призначена для квартири, де в кімнатах встановлено кілька паралельно включених ТА, і дозволяє за світлом світлодіода визначити, що по одному з апаратів іде розмова або не лежить на місці телефонна трубка. На відміну від аналогічних за призначенням схем, опублікованих у [Л1 с. 140] та [Л20 с. 46], дана в очікуючому режимі від лінії споживає менший струм при меншій кількості деталей. Принцип роботи індикатора заснований на використанні властивостей транзистора VT1 при роботі в режимі мікротоків забезпечувати великий коефіцієнт посилення. А так як він включений без негативного зворотного зв'язку, то для переходу з режиму насичення в закрите стан потрібна невелика зміна напруги на колекторі. При роботі схеми в початковому стані, коли в ТЛ діє 60 В, транзистор буде знаходитися в насиченні, тобто на затворі VT2 не буде напруги. Як тільки трубка з апарата знімається — напруга в лінії падає до 6...15 В, що призводить до закриття транзистора VT1 і на затвор VT2 з дільника, утвореного резисторами R1-R2 та R3-R4, подається напруга. Його рівень достатній для відкриття VT2.

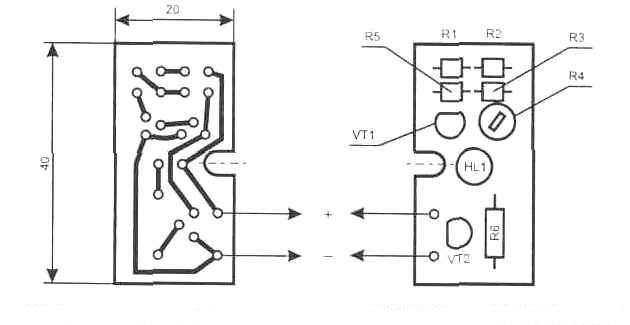

Налаштовується схема будівельним резистором R4 (СПЗ-19а) так, щоб світлодіодний індикатор HL1 переставав світитися при напрузі більше 16 В. Інтервал світіння індикатора складе 6,4...15 В, що відповідає знятій трубці. Для монтажу елементів топологія друкованої плати наведена на рис 2. Вона легко поміщається в стандартному телефонному гнізді або всередині ТА.
