Простий адаптер для запису розмови з телефонної лінії

Іноді корисно записати свою телефонну розмову на магнітофон. Подавати сигнал безпосередньо на вхід магнітофона або через конденсатор з ТЛ не можна. Це пов'язано з тим, що, якщо трубка лежить на апараті, в лінії діє постійна напруга 60 В, що цілком достатньо для пошкодження вхідних каскадів підсилювача. Не врятує схему магнітофона застосування в ланцюзі розділового конденсатора — адже в момент виклику в лінії може діяти змінний сигнал з амплітудою до 200 В, а вхід магнітофона, для зручності його використання, повинен бути постійно підключений до ТЛ.

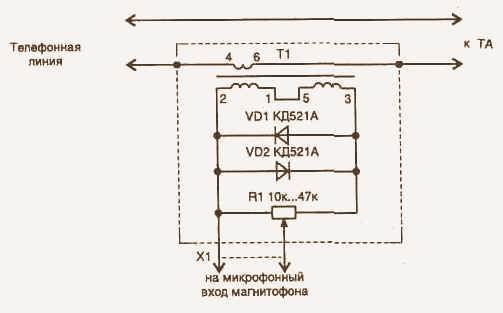

Схема адаптера

Наводима на малюнку схема адаптера дозволяє використовувати будь-який записуючий магнітофон, що має вхід для підключення зовнішнього мікрофона. Пристрій не потребує живлення і може бути постійно включеним в розрив одного з проводів лінії, що йде на телефонний апарат. (Це не погіршує якості зв'язку і виключає пошкодження вхідних ланцюгів магнітофона.)

Трансформатор забезпечує розв'язку ланцюгів по постійному току. Включення діодів VD1 і VD2 в якості обмежувачів запобігає ймовірності появи у вторинній ланцюзі трансформатора змінної напруги з небезпечним для вхідних ланцюгів магнітофона рівнем. А потрібний рівень сигналу з лінії встановлюється підстроювальним резистором R1 (його номінал може суттєво відрізнятися від зазначеного на схемі).

Для виготовлення трансформатора Т1 використовується магнітопровід від будь-якого телефонного трансформатора (всі вони уніфіковані, і його не важко знайти). Він має конструкцію, яка виключає намагнічування магнітопровода при протіканні постійного току (коли трубка з апарата знята). Трансформатор розбирається і видаляється верхня обмотка з каркаса. На її місці намотується 120...140 витків проводом ПЕЛ-2 діаметром 0,33 мм. Залишкові обмотки включаються, як показано на схемі, що дозволяє підвищити напруження у вторинній ланцюзі.

При правильному монтажі адаптер у налаштуванні не потребує.
