Підсилювач для модему

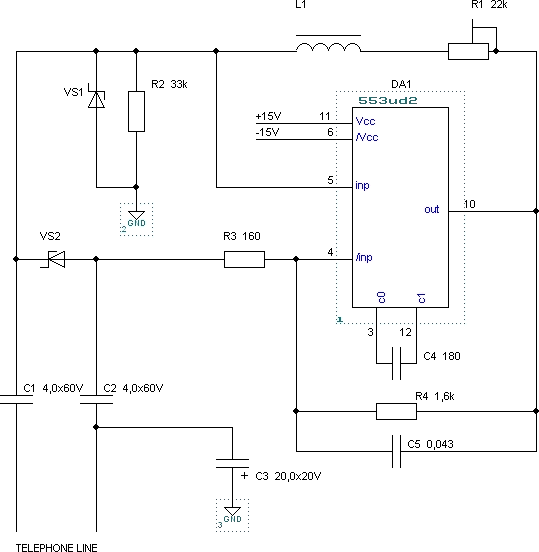

Схема є підсилювачем з позитивним зворотним зв'язком. Встановлюється на т/ф лінію паралельно модему. Підсилення 1,5..2 рази. Операційний підсилювач DA1 можна використовувати будь-який, враховуючи призначення виводів. Використовувався 553УД2 в пластиковому DIP. 3 +Vcc=9...15V, -Vcc=-9...-15V. Тобто потрібен двополюсний джерело з середньою "землею" (gnd). L1 - будь-який дросель на 200..400uH. Використовувався ДП1,2-400. R1 - регулює підсилення. VS1, VS2 - симетричні стабілітрони на 20V для захисту DA1. Використовувалися 2 послідовно з'єднаних КС210Б. Конденсатор С3 підключений правильно: (+) на gnd.

Налаштування

Якщо є осцилограф, при ввімкненому живленні та підключеній т/ф лінії (трубка піднята!) перевіряється наявність генерації на виводі 10 DA1 при крайньому лівому за схемою положенні рухомого контакту R1.

Поступово збільшуючи R1 досягти зникнення генерації. Це положення R1 відповідає певному пороговому рівню підсилення. Для стабільності додати 5..20 % до поточного значення R1.

Усі ці операції можна виконати без осцилографа на слух, підключивши паралельний апарат, але потрібно буде врахувати додаткове навантаження в лінії. Остаточне положення R2 - при конкретному коннекті.
