Перетворювач голосу для телефону

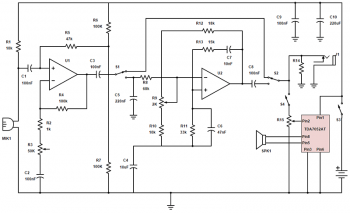

Незважаючи на те, що різні голосові ефекти створюються за допомогою аудіо комп'ютерних програм, ми розглянемо можливість створення автономного пристрою на дискретних елементах, з використанням мікрофонного входу та лінії або виходу на гучномовець. У даному пристрої використовується мікрофонний підсилювач з змінним підсиленням на базі IC1A, вимірювальний міст Віна (смуговий фільтр) з змінною крутизною сигналу, налаштований на частоту 1 кГц завдяки ІС IC1B, та аудіо підсилювач (IC2), що керує гучномовцем.

Примітки:

• Смуговий фільтр може бути зашунтований за допомогою вимикача SW1A та B: в цьому випадку незмінений сигнал від мікрофона буде присутній в лінії або на виході гучномовця після деякого підсилення через мікросхему IC1A.
• Змінний резистор R3 встановлює коефіцієнт підсилення мікрофонного підсилювача. Крім цього, даний резистор використовується для внесення деякого спотворення сигналу, що дозволяє створити більш реалістичну імітацію голосу при телефонній розмові.
• Змінний резистор R9 дозволяє керувати крутизною сигналу для смугового фільтра. Його слід використовувати обережно, щоб уникнути надмірних низькочастотних перешкод, коли крутизна фільтра досягне максимального значення.
• Змінний резистор R15 призначений для регулювання рівня гучності, а вимикач SW2, за необхідності, відключає підсилювач і гучномовець.
• Конденсатор C5 є опційним компонентом: він забезпечує подальше зниження діапазону частот. Деякі користувачі помітили, що результуючий ефект виглядає більш реалістичним при додаванні даного конденсатора.
• При використанні зовнішнього, електродинамічного мікрофона з рухомою котушкою резистор R1 слід виключити з схеми, і підібрати відповідний роз'єм для підключення мікрофона.
• Схема живиться від акумуляторного джерела напруги 9В PP3, однак ви можете використовувати будь-яке інше джерело напруги в діапазоні від 6 до 12В.

Зауваження перекладача: У даному проекті опис логіки роботи та елементи схеми не збігаються. На схемі вимикачі S1-S4, в тексті SW1a або b, SW2 тощо. Змінний резистор Р1 в описі на самій схемі відсутній, для регулювання гучності на схемі використовують R15. Мікросхеми U1 і U2 на схемі, в описі IC1A та IC1В, і IC2 (на схемі TDA). Хоча в принципі схема не складна і все зрозуміло.
