Переговорний пристрій на LM386

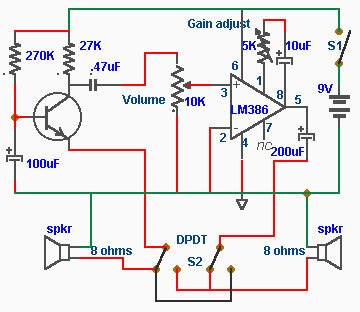

Схема переговорного пристрою базується на інтегральному підсилювачі LM386.

У схемі використовуються два 8 Ом динаміки, які працюють і як мікрофон, і як динамік. Потенціометр слугує для регулювання гучності пристрою. Двохпозиційний перемикач використовується для перемикання між динаміками: якщо один увімкнено як мікрофон, то другий працює як динамік і навпаки.
Живиться схема від батарейки крони 9В або блоку живлення.
