Мікропередавач УКВ до телефону

Якщо потрібно безпроводне дистанційне прослуховування телефонних розмов на своєму телефонному апараті, то вам знадобиться схема мініатюрного передавача з частотною модуляцією, розрахованого на роботу в діапазоні УКХ на частотах 63...80 МГц спільно з будь-яким побутовим радіоприймачем.

Рис.2.16

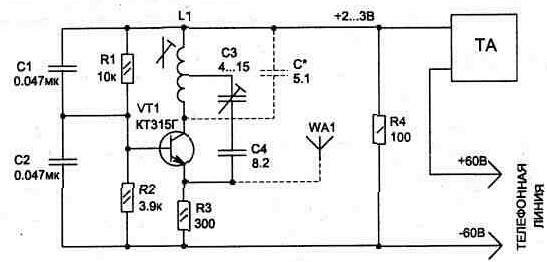

Схема (рис. 2.16) живиться від телефонної лінії тільки під час розмови, коли піднята телефонна трубка.

Прослуховується розмова радіоприймачем на ділянці діапазону, де немає радіомовних станцій. Радіус дії передавача без використання антени WA1 до 50 м, а для збільшення дальності, крім використання антени, необхідно використовувати приймач з високою чутливістю. Так, збільшення чутливості приймача в 2 рази настільки ж збільшує дальність прийому.

При підключенні пристрою до телефонної лінії необхідно дотримуватися полярності, вказаної на схемі.

Налаштування схеми полягає в перестроюванні генератора сердечником котушки L1 на потрібну частоту УКХ діапазону, а після цього конденсатором СЗ треба підстроїти передавач, контролюючи прийом за якістю передачі на слух. Частотна модуляція в передавачі отримується за рахунок зміни внутрішньої ємності транзистора при коливанні напруги живлення схеми за рахунок протікання струму в лінії ТА під час розмови.

Перед налаштуванням передавача необхідно підключити його до телефонної лінії і при знятій трубці виміряти напругу на резисторі R4. Вона повинна бути в діапазоні від 2 до 3,5 В, а якщо напруга більше, то слід зменшити опір цього резистора.

Схема передавача зібрана на односторонній друкованій платі розміром 20х40 мм, до контактних площадок якої припаюються елементи (див. рис. 2.17). Розміри плати дозволяють розмістити її в корпусі стандартного телефонного роз'єму.

Рис. 2.17

Конденсатор СЗ типу КПКМ, а інші використовувані резистори і конденсатори можуть бути будь-якого типу, малогабаритні. Котушка L1 намотується на каркасі діаметром 5 мм проводом ПЕВ 0,23 мм і містить 5+5 витків. Транзистор КТ315Г можна замінити на КТ3102А, а використовувати інші транзистори не рекомендується, так як при цьому сильно зростає рівень гармонік, які можуть створювати перешкоди в інших діапазонах. При вказаних на схемі деталях рівень другої гармоніки передавача менше на 40...45 дБ відносно основної частоти.

Рис. 2.18

В якості антени можна застосувати відрізок будь-якого багатожильного проводу довжиною 30,...40 см.

Налаштування на потрібну частоту, якщо немає високочастотного феритового сердечника, можна виконати підбором ємності контуру, показаного на схемі пунктиром. Конденсатори С1 і С2 можуть мати номінали 0,022...0,068 мкФ.

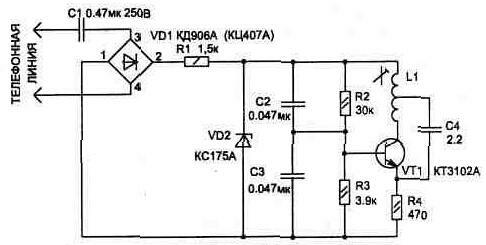

Передавач може знайти й інші застосування. Так, на рис. 2.18 наведена схема приставки до телефону для безпроводного дистанційного викликового пристрою. Вона може бути корисна тим, хто часто любить слухати радіомовні станції УКХ діапазону. Якщо у вас в квартирі кілька кімнат, а ТА один, то сигнал дзвінка можна і не почути.

Схема дозволяє при налаштуванні передавача на улюблену станцію почути сигнал телефонного виклику на фоні звуку прийнятої станції.

В заключення можна зазначити, що підключення цих схем ніяк не впливає на якість роботи телефону.
