Малогабаритний переговорний пристрій

Незважаючи на те, що в інтернеті представлено немало описів переговорних пристроїв, пропонується ще одна конструкція, що містить цікаві рішення.

Переговорне пристрій (ПУ) забезпечує зв'язок від входу до пульта, розташованого в будинку чи квартирі. Діалог між абонентами відбувається переключенням режимів (приймання - передача) кнопкою на пульті.

На відміну від аналогічного за призначенням ПУ, опублікованого в [1], запропоноване пристрій має деякі переваги. По-перше, воно забезпечує гучномовець зв'язок на відстані 100 м і більше по двопровідній лінії. По-друге, його вихідна потужність досягає 0,4 Вт. І крім того, в пристрої відсутні мікрофони - їх роль виконують динамічні головки.

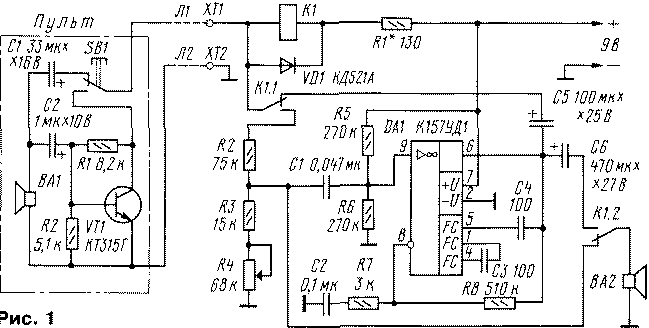

Основою пристрою (рис.1) є універсальний підсилювач ЗЧ на операційному підсилювачі (ОП) К157УД1, розроблений у лабораторії журналу "Радіо" [2]. Для комутації електричних ланцюгів пристрою застосоване малогабаритне реле РЕС-60 (К1) з двома групами перемикаючих контактів (К1.1 і К1.2).

ПУ завжди знаходиться в режимі "Приймання", коли реле обесточене і контакти його груп займають положення, показане на схемі. Як тільки за дверима звучить звук, він перетворюється динамічною головкою BA2 в електричний сигнал, який проходить через замкнуті контакти групи К1.2 і конденсатор С1 на вхід мікросхеми DA1 (вивід 9). Потім сигнал підсилюється і з виходу ОП (вивід 6) по ланцюгу конденсатор С5 - контакти групи К1.1 - зажим ХТ1 - провід Л1 лінії зв'язку надходить у пули, де через замкнуті контакти кнопки SB1 і конденсатор С1 доходить до головки ВА1, що відтворює звук. (Звичайно, у передачі сигналу бере участь ланцюг загальний провід - зажим ХТ2 - провід Л2).

В режимі "Передача" ПУ переводять натисканням кнопки SB1. При цьому створюється наступна ланцюг постійного струму: плюс джерела живлення - резистор R1 - обмотка реле К1 - зажим ХТ1 - провід Л1 - замкнувшіся контакти кнопки - ділянка колектор-емітер транзистора - провід Л2 - зажим ХТ2 - мінус джерела живлення. По цій ланцюгу подається живлення на транзисторний каскад пульта, спрацьовує реле, що перемикає контакти груп К1.1 і К1.2. Відбувається перекомутація ланцюгів: вихід підсилювача підключається до головки ВАЗ, а його вхід по проводах лінії зв'язку з'єднується з пультом.

Тепер можна говорити. Сигнал 34 з головки ВД1 через конденсатор С1 надходить на базу транзистора VT1, підсилюється ним і виділяється на навантаженні каскаду - обмотці реле. Далі сигнал проходить через замкнувшіся контакти KT1, дільник з резисторів R2-R4 і розділовий конденсатор на вхід основного підсилювача. З виходу підсилювача сигнал надходить через конденсатор С6 і замкнувшіся контакти групи К1.2 на головку ВА2, з якої відвідувач чує відповідь. Гучність звуку регулюють заздалегідь змінним резистором R4. Натискаючи і відпускаючи кнопку на пульті, ведуть розмову з відвідувачем.

Пристрій живлять від випрямляча або готового адаптера з вихідною напругою 9 В і струмом навантаження не менше 100 мА. У режимі очікування пристрій споживає не більше 4 мА, а в режимі "Передача" струм збільшується до 100 мА.

Довжина проводів лінії зв'язку, як було сказано вище, може досягати 100 м і більше, не відображаючи на якості звуку. Це досягнуто попереднім підсиленням сигналу 34 транзисторним каскадом безпосередньо в пульті, що знижує вплив наведень і дозволяє використовувати навіть неекрановані проводи. Щоб можна було вести переговори, скажімо, з різних кімнат, у кожній з них доведеться встановити зажими або розетки і підключати до них переносний пульт. Або взагалі виготовити два пульта, розташувати їх у потрібних місцях і з'єднати паралельно.

У пристрої дозволяється використовувати будь-який транзистор серії КТЗ15 з коефіцієнтом передачі струму бази не менше 30. Реле К1 - РЕС60, паспорт РС4,5б9Д35-02 або РС4,569,435-07 з обмоткою опором 230…310 Ом і струмом спрацьовування 22,5 мА. Підходить, звичайно, інше малогабаритне реле з аналогічними параметрами, але тоді доведеться змінити креслення друкованої плати.

Динамічна головка ВА1 - малогабаритна (0,25ГДШ-2: 0,1ГД13-50) зі звуковою котушкою опором 50 Ом, ВАЗ - 1 ГД8-А з котушкою опором 8 Ом, Діод VD1 - будь-який з серій ВД521, ВД522. Оксидні конденсатори - К50-6, К53-1; С2 - МБМ, КМ-6; решта - керамічні типу КМ, КД. Всі резистори - МЯТ-0,125, кнопка - КМ1.

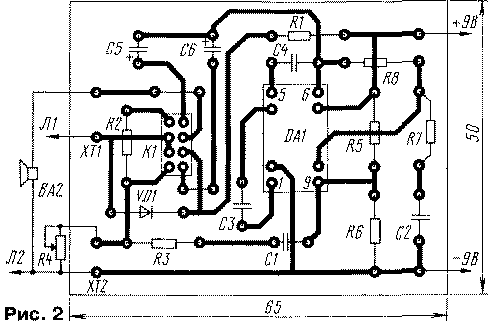

Деталі основного підсилювача змонтовані на друкованій платі (рис. 2) розмірами 50х60 мм з одностороннього фольгованого склотекстоліту. Плату встановлюють в окремому корпусі, наприклад, від абонентського гучномовця. Тут же можна встановити блок живлення.

Деталі пульта розміщують у коробці розмірами 30х60х80 мм. На її лицьовій стороні встановлюють динамічну головку, навпроти дифузора якої попередньо свердлять отвори. На бічній стінці кріплять кнопку. Пульт з'єднують з зажимами підсилювача багатожильним проводом (МГШВ, МТВ тощо).

Розміщують вузли ПУ по-різному. Ось один з варіантів. Динамічну головку ВД2 закріплюють на внутрішній стороні вхідних дверей над оглядовим вічком. Навпроти дифузора в дверях повинні бути просвердлені отвори діаметром 4...6 мм. Поблизу дверей у коридорі розміщують основний підсилювач, який з'єднують з головкою гнучким (краще екранованим) проводом з так званою петлею компенсації - вона виключає обрив проводу при відкриванні дверей.

Налагодження ПУ зводиться до узгодження транзисторного каскаду пульта з використаним реле. Воно полягає в підборі резистора R1 основного підсилювача такого опору, щоб при натиснутій кнопці спрацьовувало реле (при токах 22…23 мА), а напруга на колекторі транзистора (на зажимах ХТ1, ХТ2) було в межах 1,7...2 В.
