Індикатор зайнятої телефонної лінії

Якщо в квартирі є кілька телефонних апаратів (ТА) в різних кімнатах, підключених до однієї телефонної лінії, то цей пристрій вам просто необхідний. При надходженні телефонного дзвінка часто знімають слухавку на всіх ТА, що викликає ускладнення на початку розмови. Якщо ж потрібно зателефонувати з однієї кімнати, а в іншій у цей час йде телефонна розмова, то доводиться неодноразово піднімати слухавку, щоб дізнатися, чи звільнилася лінія. Бувають також випадки, коли на одному з телефонних апаратів погано покладена трубка і, не знаючи про це, можна не дочекатися потрібного дзвінка.

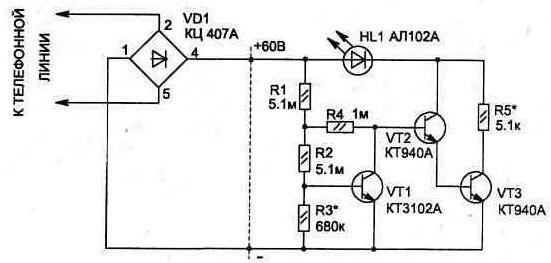

Позбутися всіх перерахованих незручностей допоможе електрична схема, представлена на рис. 2.1. Вона дозволяє мати світлову індикацію при знятій трубці на будь-якому з ТА.

Рис. 2.1

Схема підключається до телефонної лінії паралельно з ТА в будь-якому зручному місці, наприклад, її можна встановити всередині корпусу кожного ТА, закріпивши світлодіод HL1 на видному місці.

Електричну схему можна спростити, виключивши діодний міст VD1, але при цьому підключати пристрій до телефонної лінії необхідно дотримуючись полярності, вказаної на схемі.

Принцип роботи пристрою базується на використанні зміни напруги в телефонній лінії. Так, якщо телефонна лінія не зайнята, то напруга на ній близько 60 вольт, а при знятті трубки на будь-якому з ТА, вона знижується до 6...15 В (в залежності від внутрішнього опору ТА).

Схема складається з детектора рівня напруги лінії на транзисторі VT1 і підсилювача струму на VT2, VT3. Транзистор VT1 працює в режимі мікрострумів, що забезпечує йому максимальний коефіцієнт посилення. З цієї причини він буде знаходитися в одному з двох станів: закритий або відкритий, що залежить від напруги живлення.

При налаштуванні напруги спрацьовування індикатора знадобиться підбір номіналу резистора R3, а при виготовленні схеми припустимо застосовувати R1, R2 — від 3 МОм до 5,1 МОм і R4 — від 750 кОм до 1 МОм.

Світлодіод HL1 можна замінити на АЛ310А або будь-який з серії КІП, а діодний міст VD1 чотирма діодами типу КД102А, Б.

Рис. 2.2. Топологія друкованої плати

Рис. 2.3

Перевірку роботи схеми краще проводити, подавши від регульованого джерела постійне напруження 6...15 В (при цьому повинен світитися індикатор HL1). Поступово підвищуючи напругу до 30 В, слід переконатися, що при напрузі понад 20 В світлодіод гасне.

Наведена схема показала себе надійною в роботі і не впливає на роботу телефонної лінії.

Струм споживання схеми від телефонної лінії при опущеній трубці не перевищує 0,01 мА.

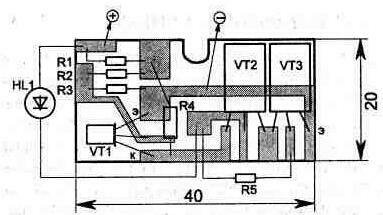

Топологія односторонньої друкованої плати і розташування на ній елементів (без VD1) наведена на рис. 2.2. Розміри плати вибрані з урахуванням можливості встановити її в стандартне телефонне гніздо (рис. 2.3).
