Другий дзвінок для телефону

Цей пристрій буде корисний тим, у кого в квартирі кілька кімнат, а телефонний апарат (ТА) один, і його дзвінок можна не почути з сусідньої кімнати або кухні. Найбільш простим виходом із ситуації може бути підключення паралельно до ТЛ ще одного дзвінка в іншій кімнаті від старого поламаного телефону. Дзвінок підключається послідовно з конденсатором ємністю 1 мкФ на робоче напруження 160 В. Але в цьому випадку при наборі телефонного номера на телефоні (коли в лінії формуються імпульси), додатковий дзвінок буде дзвонити. Те ж саме буде відбуватися, якщо до лінії підключені два ТА паралельно.

Це незручно, оскільки створює зайвий шум, а якщо в квартирі два ТА, то можна помилково зняти трубку, прийнявши підзвонювання за сигнал виклику. Позбутися від цієї проблеми допоможе доповнення схеми телефону, представлене на рис. 2.12. Показані два простих варіанти усунення "підзвонків". Устрій пояснень не вимагає і дозволяє використовувати той же електромеханічний дзвінок, що встановлений в ТА.

Рис. 2.12

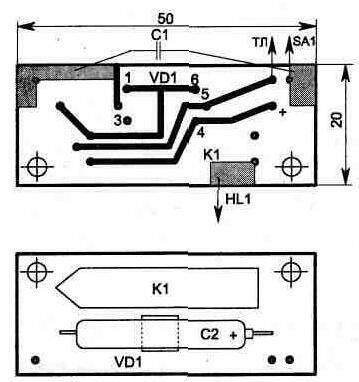

Рис. 2.13. Топологія друкованої плати та розташування елементів (С1 розташований під друкованими проводниками і на малюнку не показаний)

Схема споживає енергію від телефонної лінії тільки під час сигналу виклику. При використанні варіанту з герконовим реле воно може бути типу РЕС55А РС4.569.601 (РС4.569.606) або РЕС55Б РС4.569.626 (РС4.569.631).

Топологія плати для цієї схеми представлена на рис. 2.13. Конденсатор С2 типу К50-29 на 63В.

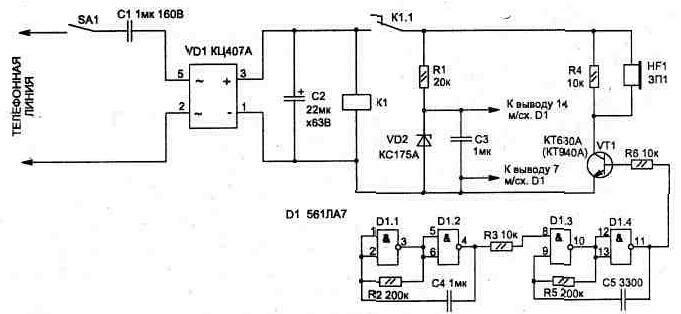

Схема на рис. 2.14 дозволяє обійтися без електромеханічного телефонного дзвінка. Сигнал виклику у вигляді переривчастого звукового сигналу створюється п'єзоелементом BF1 (будь-якого типу). Схема складається з двох генераторів, зібраних на мікросхемі D1 типу 561ЛЕ5 (або 561ЛА7), підсилювача сигналу на транзисторі VT1 типу КТ940А (КТ630Б), п'єзоелемента ЗГІ (або аналогічного).

Рис.2.14

Діодну матрицю VD1 можна замінити чотирма діодами типу КД102А. Резистори і конденсатори підійдуть будь-якого типу.

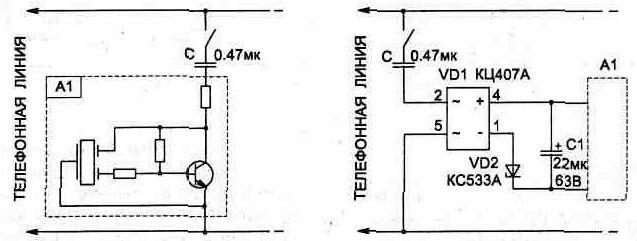

Рис. 2.15

В даний час у багатьох є телефони з кнопковим набором номера і п'єзодзвінком. Типова схема такого викликового пристрою (дзвінка) представлена на рис. 2.15. Використання невеликої доопрацювання, показаної на малюнку, дозволить виключити підзвонювання при наборі номера на паралельному ТА.

При правильній збірці та справних деталях всі схеми налаштування не потребують.
