Доопрацювання імпортних ТА

Пропонується доопрацювання викличної частини імпортних телефонних апаратів ("FeTap", "Siemens", "TriTel", "Philips") та їх адаптація до координатних АТС. На АТС координатної системи типу АТСК-100/2000 при викличному сигналі (дзвінку) ці апарати або не дзвонять взагалі, або трохи "дозвонюють" під час дії напруги індуктора. З'ясувалося, що якщо частота "індуктора" нижче 30 Гц, ці апарати не дзвонять. А частота індуктора на АТСК становить 25 Гц. При вивченні викличної частини ТА з'ясувалося, що всі ці апарати містять викличну мікросхему типу SAA1092-2 або її аналог фірми Telefunken U4076B.

На АТС європейських країн частота індуктора становить 50 Гц. Мікросхема містить функцію перемикання частоти прийнятого викличного сигналу (до 30 Гц і вище 30 Гц).

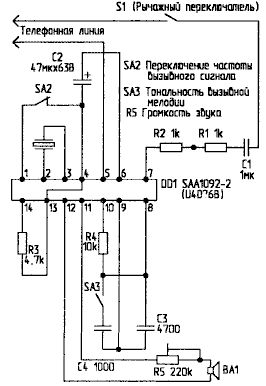

В телефонному апараті у цих мікросхем вивід 1 не задіяний, що відповідає частоті викличного сигналу 50 Гц. При доопрацюванні ТА автор з'єднав вивід 1 мікросхеми з виводом 4 (загальний провід). Після цього апарат став дзвонити нормально в будь-який час і на будь-якій АТС координатної системи. Автор доопрацював більше 30 апаратів, і всі вони працюють нормально. На схемі викличної частини ТА доопрацювання - це кнопка SA2. При розімкнутій кнопці ТА працює з індуктором з частотою більше 30 Гц, а при зімкнутій - менше 30 Гц.

РЛ N5 2001р.
