Блокатор паралельного телефону на тиристорах

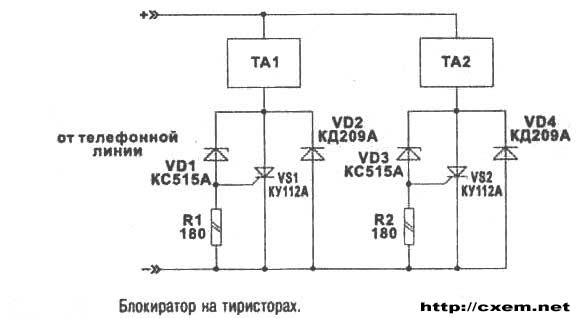

Ще один варіант блокувальника паралельного телефону 1х2 наведено на малюнку нижче. Коли абонент першого апарату знімає трубку, до аноду тиристора VS 1 прикладається напруга лінії 60 В. На керуючому електроді тиристора напруга менша на величину падіння напруги на стабілітроні VD 1. Тиристор відкривається, і ТА 1 підключається до лінії. Якщо після цього другий абонент зніме трубку, до тиристора VS2 буде прикладено залишкову напругу лінії 5-15 В, яка менша за напругу відкриття стабілітрону VD3, і, відповідно, тиристор VS2 залишається замкнутим. ТА2 буде відключений до тих пір, поки перший абонент не покладе трубку на важіль апарату. Діоди VD2 і VD4 призначені для пропускання негативного напівперіоду змінної напруги індукційного виклику. Недолік схеми полягає в наступному: зняття трубки на одному з апаратів в той час, коли на другому здійснюється набір номера, призводить до перешкод у наборі (відбувається перекомутація телефонів). Недолік компенсується простотою схемного рішення та можливістю розміщення елементів схеми в телефонній розетці.
