Блокатор міжміського зв'язку

На всіх вітчизняних АТС доступ до автоматичної міжміської та міжнародної зв'язку здійснюється через набір цифри "8". Якщо необхідно заборонити тільки міжміську зв'язок, звичайний блок захисту від паралельного набору не підходить — він не має вибірковості.

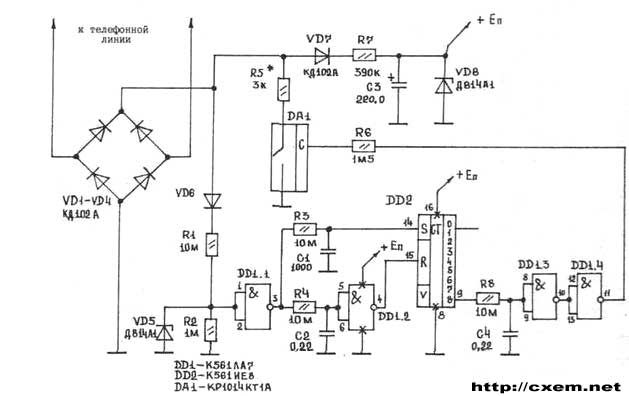

На малюнку показана принципова схема пристрою блокування цифри "8" або, простіше кажучи, блокатора міжміської зв'язку.

На схемі:

мосту уніполярного включення — VD 1 -VD4;
датчик напруги—VD6, Rl, R2, VD5, DD1.1;
ланцюг підготовки до запуску лічильника — R4, С2, DD1.2;
лічильник — DD2;
ланцюг включення заборони — R8, С4, DD1.3, DD1.4; '
ключ-DA1;
шунтуючий опір — R5;
ланцюг живлення мікросхем — VD7, R7, СЗ, VD8.

В початковому стані: лічильник обнулений високим рівнем з виходу 4 DD1.2, ключ DA1 розімкнутий, лінія вільна.

При знятті трубки телефонного апарата, підключеного паралельно пристрою, на виході 3 DD1.1 з'являється логічна "одиниця". Через 1,5-2 секунди лічильник DD2 готовий до рахунку імпульсів. При наборі цифри "8" і невеликій паузі після неї (очікування довгого гудка готовності АМТС) на виході 9 DD2 (після восьмого імпульсу рахунку) з'являється "одиниця", що призводить до включення ключа DA1 через DD1.3 - DD1.4. Лінія шунтується опором R5, і подальший набір номера стає неможливим.

При наборі будь-якого іншого номера, що не починається з цифри "8", та при відсутності пауз очікування між цифрами лінія залишається вільною. Короткочасне появлення логічної одиниці на виході 9 DD2 не призводить до спрацьовування DA1 через наявність буферної ланцюга R8, С4.

Обнулення лінії (і лічильника) відбувається після того, як трубка телефонного апарата була покладена. Для стійкого саморазблокування необхідно підібрати шунтуюче опір R5 (орієнтовно 2,5-3 кОм).

При надходженні виклику з АТС ланцюг фільтрації R4, С2 не дозволяє лічильнику DD2 перейти в режим рахунку та зашунтувати лінію.
