Автоматична запис телефонної розмови

Якщо вам необхідно записати телефонну розмову, то не поспішайте подавати сигнал з телефонної лінії (ТЛ) відразу на вхід магнітофона. Це призведе до появи фону з частотою 50 Гц на лінії (за рахунок проникнення пульсації з мережевого блоку живлення магнітофона), що відобразиться на розбірливості мови та якості запису розмови, та й абонент, з яким іде розмова, може запідозрити незаконне прослуховування ТЛ. Крім того, таке підключення може пошкодити вхідний каскад магнітофона і порушити режим роботи ТЛ. У момент виклику абонента амплітуда напруги в лінії перевищує 120 В.

Рис. 1

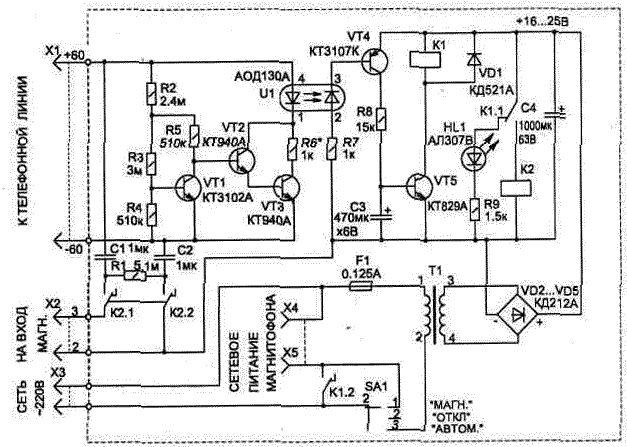

На рис.1 наведена схема пристрою, яка позбавляє від усіх цих проблем і при необхідності може використовуватися для автоматичного запису будь-яких розмов по телефону.

Пристрій живиться від мережі 220В і в режимі очікування споживає мінімальну енергію — струм холостого ходу трансформатора Т1. Магнітофон вмикається тільки при знятті телефонної трубки через 1 секунду і вимикається після того, як трубку покладуть на ТА. Затримка необхідна, щоб схема не спрацьовувала від короткочасних стрибків напруги, що виникають при наборі номера на ТА.

Для цих цілей краще використовувати магнітофон з електромагнітним притиском звукової головки до стрічки, наприклад ЯУЗА-220. Якщо ж застосувати переносний магнітофон з механічним притиском, то він повинен буде постійно бути в режимі запису (без ввімкнення живлення), що призведе до продавлювання гумового валика, що тягне магнітну стрічку, а також прилипання до нього стрічки, що може її пошкодити (ефект "жування" стрічки).

Схема підключається до телефонної лінії в будь-якому зручному місці, дотримуючись полярності, зазначеної на схемі. Пристрій складається з індикатора знятої трубки (VT1...VT3, робота яких описана в статті вище), оптронного комутатора (U1), транзисторних ключів (VT4, VT5), реле перемикання ланцюгів К1, К2 та блоку живлення (Т1, VD2... VD5).

Використання оптронної світлодіодної пари U1 дозволяє отримати електричну розв'язку ТЛ від схеми управління та мережі 220 В. Конденсатори С1 і С2 забезпечують розв'язку ланцюгів магнітофона від постійної складової в ТЛ; СЗ — виконує затримку ввімкнення реле К1 і К2.

Для зручності користування пристроєм вимикач живлення SA1 встановлений трьохпозиційним. Це дозволяє вмикати магнітофон, не вмикаючи схему автомата при прослуховуванні запису.

Рис. 2

В схемі застосовані резистори типу С2-23; конденсатори С1, С2 типу К73-16В на 100 В, СЗ — К52-1 на 6 В, С4 — К50-24 на 63 В; реле К1, К2 типу РЕС9 РС4.524.200; перемикач SA1 типу ПГ2-18-ЗП4Н. Штекер Х1 — стандартний телефонний, Х2 — широко використовуваний в побутовій радіоапаратурі для передачі звукових сигналів, ХЗ — мережева вилка будь-якого типу, гнізда Х4, Х5 типу Г4,0 або аналогічні.

В якості трансформатора Т1 можна використовувати будь-який малогабаритний, що забезпечує достатнє для роботи реле напругу (16... 25 В) на вторинній обмотці.

При налаштуванні схеми може знадобитися підбір резистора R6. Для контролю роботи автомата використовується світлодіод HL1, який світиться при увімкненні живлення автомата і гасне при знятті трубки з телефону (при цьому включається контактами реле К1.2 мережеве живлення магнітофона).

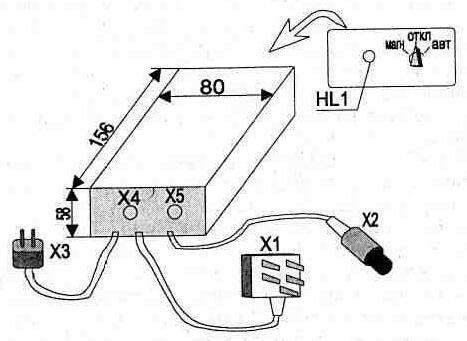

Зовнішній вигляд конструкції корпусу показаний на рис. 2
