Аматорський радіотелефон РТФ-92

Спеціально за завданням редакції "РЛ" розроблена проста схема любительського радіотелефона "РТФ-92" з виходом на АТС. З допомогою цього пристрою можна телефонувати з машини, з дачі або в туристичному поході, включати сигналізацію квартири та службового приміщення, а також використовувати "РТФ-92" як безпроводну трубку-телефон.

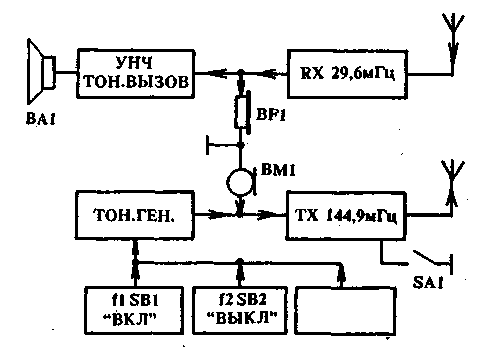

Принцип роботи "РТФ-92" базується на звичайному тональному радіоуправлінні. Блок-схема "РТФ-92" зображена на рис.1 і рис.2 і включає в себе мобільну та стаціонарну частини.

Мобільна частина складається з дуплексної радіостанції, тонального генератора сигналів трьох частот, підсилювача низької частоти для приймання тонального виклику та номеронабирача.

Стаціонарна частина складається з дуплексної радіостанції, трьох приймачів тональних сигналів (ПТС1, ПТС2, ПТСЗ), диференціальної системи, тиристорного пристрою вмикання-вимикання дифсистеми та передавача, реле виклику, тонального генератора виклику та реле часу.

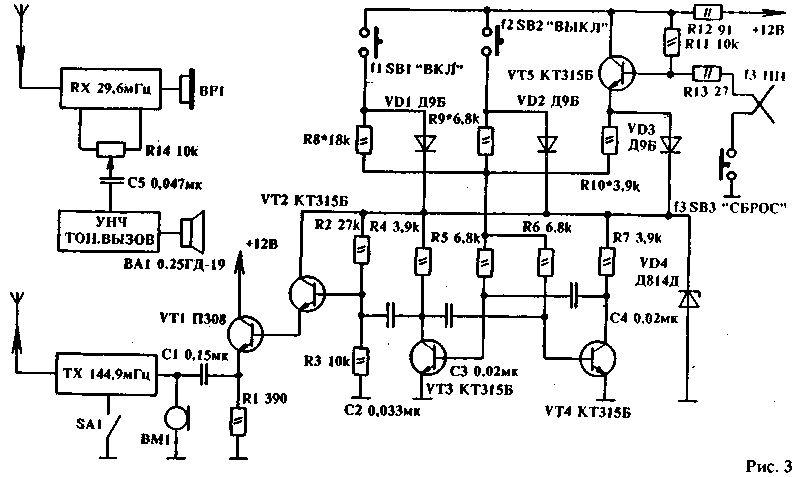

Принципова схема мобільної частини наведена на рис.3. На транзисторах VT3, VT4 зібрано тональний генератор, який вмикається кнопками SB1, SB2, SB3 або номеронабирачем через діоди VD1 - VD3, а частота генератора підбирається резисторами R8, R9, R10 під частоту приймачів тональних сигналів ПТС1 - ПТСЗ. На транзисторах VT1, VT2 зібрано підсилювач, з виходу якого напруга тональних сигналів надходить через конденсатор С1 на мікрофонний вхід
передавача. На транзисторі VT5 зібрано електронний ключ для номеронабирача та кнопки скидання SB3. Вимикач SA1 призначений для вмикання передавача.

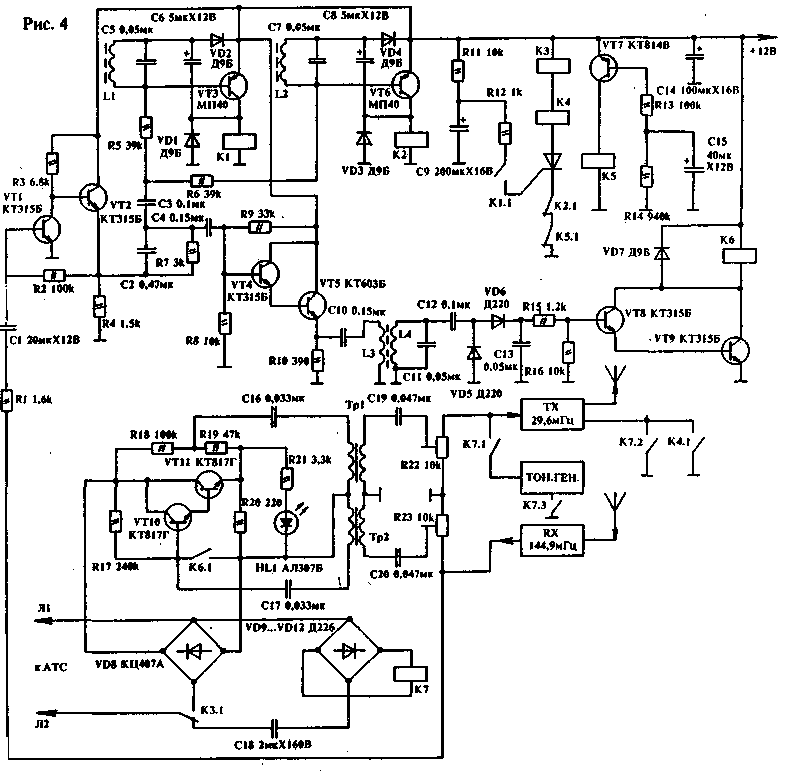

Принципова схема стаціонарної частини зображена на рис.4. На транзисторах VT1, VT2 зібрано загальний підсилювач тональних сигналів, що надходять з НЧ виходу приймача через резистор R1 і конденсатор С1 на його вхід. Приймач тонального сигналу з частотою 1610 Гц (ПТС-1) на транзисторі VT3 та елементах L1, С5, К1 призначений для вмикання дифсистеми та передавача контактами К1.1, КЗ. Г, К4.1.

На транзисторі VT6 та елементах L2, С7, К2 зібрано приймач тонального сигналу з частотою 2400 Гц (ПТС-2) для повернення стаціонарної частини в початковий стан контактами К2.1. (Усі елементи комутації на схемі - в початковому стані). Тональні сигнали вмикання і вимикання стаціонарної частини подаються з виходу загального підсилювача через С2, R7, СЗ, R5, R6 на бази транзисторів VT3 і VT6.

На транзисторах VT4, VT5 виконаний підсилювач тональних сигналів з частотою 3580 Гц для номеронабирача та скидання. Транзистори VT8, VT9 та елементи L4, С11, Кб складають приймач тональних сигналів з частотою 3580 Гц для номеронабирача (ПТС-3), який за допомогою контактів К6.1 керує дифсистемою (VT10, VT11), здійснюючи таким чином набір номера АТС. При відповіді абонента АТС розмовне напруга надходить з дільника R18, R19, R20 через С16, узгоджуючий перехідний трансформатор Т1 та С19, R22 на вхід передавача і далі приймається приймачем мобільної частини.
Розмовне напруга абонента мобільної частини надходить на вхід передавача мобільної частини і далі приймається приймачем стаціонарної частини, з НЧ виходу якого воно через ланцюг R23, С20, перехідний трансформатор Т2, С17 надходить на базу VT10 і далі - в лінію АТС.

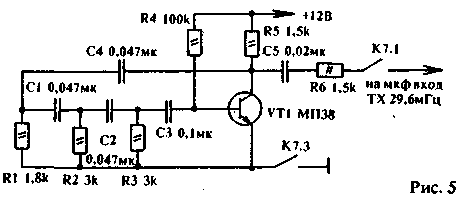

Диференціальна система живиться від лінії АТС через діодний міст VD8. Інший діодний міст VD9 - VD12 з конденсатором С18 призначені для приймання виклику з ліній АТС. Останній навантажений обмоткою реле К7, контакти якого (К7.1, К7.3) підключають тональний генератор виклику до входу передавача, а контакти К7.2 вмикають передавач. Принципова схема тонального генератора виклику наведена на рис.5.

Тиристор VS1 призначений для утримання в робочому стані стаціонарної частини "РТФ-92". На транзисторі VT7 зібрано реле часу, контакти К5.1 якого розривають ланцюг тиристора VS1 при вмиканні-вимиканні джерела живлення стаціонарної частини, оскільки при подачі живлення на стаціонарну частину контакти приймачів тональних сигналів самопроизвольно спрацьовують до моменту відновлення робочого режиму (тобто на 15-20 сек - інтервал, на який розраховано реле часу).

Мобільна частина "РТФ-92" виконана всередині корпусу звичайного телефонного апарата з номеронабирачем. В трубку апарата - заведені від дуплексної радіостанції телефонний капсуль BF1 та мікрофон BMI. Ричажний (або герконовий) перемикач апарата використовується при знятті трубки для вмикання передавача.

На передню панель телефонного апарата виведені три кнопки SB1 - SB3 та червоний світлодіод для контролю за роботою передавача. Стаціонарна частина "РТФ-92" виконана в окремій коробці (розміри залежать від використовуваних деталей) і підключена багатожильним кабелем до радіостанції та двожильним - до лінії АТС.
Робота "РТФ-92" дуже проста. Необхідно лише дотримуватись наступного порядку користування пристроєм.
Підняти трубку телефонного апарата.
Натиснути на кілька секунд кнопку SB1 - "вкл."
Почувши сигнал АТС, набрати номер абонента.
При наборі іншого номера натиснути на кілька секунд кнопку SB3 - "скидання".
По закінченні розмови натиснути на кілька секунд кнопку SB2 - "викл."
Положити трубку на місце. Світлодіод HL1 призначений для контролю за роботою дифсистеми.

Деталі для "РТФ-92" можна застосувати будь-які. Реле К1 -Кб - герконові типу РЕС55А (паспорт 0602).
Трансформатори Т1 і Т2 - перехідні від радіоприймача "Альпініст 405" або аналогічного. Середні виводи не використовуються.
Реле К7 - типу РКМ-1 (паспорт РС4.500.873.).
Котушки LI, L2, L4 намотані на феритових кільцях з зовнішнім діаметром 10 мм і висотою 5 мм;
L3 - виконана разом з L4 на одному кільці. Провід для намотування L1 - L4 - ПЕВ-0,1. L1 має 460 витків; L2 - 300 витків; L3 - 45 витків; L4 - 245 витків. R14 - складний, послідовно з'єднані два резистори по 470 К.

Діодний міст VD8 можна зібрати на діодах типу D226, КД105 та т.п., розрахованих на Uo6p - 100 В. Тиристор VS1 - будь-який.
Транзистори VT10, VT11 високовольтні - на 80 - 100 В. Налагодження "РТФ-92" полягає перш за все в організації дуплексної чистої радіозв'язку, а потім підстроюванні резисторів R22, R23 по найкращій чутності розмови абонентів.
