Black Box

Дана стаття призначена тільки для ознайомлювальних цілей!!!
Працює тільки на вхідних дзвінках.

  1. ПРИНЦИП РОБОТИ
  2. ОПИС
  3. СХЕМА
  4. НЕДОЛІКИ

ПРИНЦИП РОБОТИ

Принцип роботи заснований на обмані детектора стану лінії (ДСЛ), який, як відомо, встановлений на АТС і реєструє падіння напруги на лінії. Як відомо, ДСЛ має свої недоліки, точніше технологічний зазор. Напруга в лінії при опущеній трубці складає від 50 до 60 вольт, якщо підняти трубку, то напруга падає до 5-15 вольт.

Уявімо, що до Вас телефонують, у Вас дзвонить телефон, але викликаюча сторона тільки при піднятті Вами трубки починає оплачувати розмову. До підняття Вами трубки реальне з'єднання встановлено, але ДСЛ думає, що трубка не знята. Якщо підняти трубку, падає напруга, ДСЛ реєструє і починається відлік.

Виходячи з цього, потрібно змусити ДСЛ думати, що трубка не знята. Це можна зробити, якщо напругу залишити високою, використовуючи технологічний зазор.

ОПИС

Цей пристрій складається з

  1. резистора змінного 5 кОм
  2. конденсатора 0.5-1 мкФ
  3. перемикача
  4. бажано мати УНЧ, підключений до трубки ТА
  5. мобільного телефону

Схема збирається в розетці або ж в корпусі ТА. Налагодження відбувається наступним чином

  1. Взяти трубку і поставити резистор в крайне ліве положення. (при цьому напруга на ТА максимальне, перемикач розімкнутий)
  2. При обертанні ручки резистора рівень гудка зменшиться і незабаром АТС почне "дергатися" (в цей час в трубці чути гудок з щелчками, який то зникає, то з'являється, ДСЛ не визначає, взята чи трубка)
  3. Трохи збільшуємо опір (в трубці тиша…..)
  4. Беремо мобільник і телефонуємо до себе додому, дивлячись на лічильник мобільника, якщо 000 при взятті трубки, то все нормально
  5. А якщо ні, то ще збільшуємо опір
  6. Конденсатор служить для проходження розмовного току
  7. Перемикач у замкнутому стані відключає схему і дозволяє набирати номер в звичайному режимі

СХЕМА

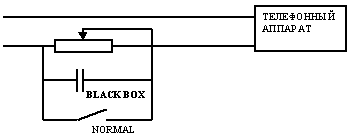

Схема Black Box

НЕДОЛІКИ

Я зібрав кілька таких пристроїв, перший з них я спробував на АТС ERICSON, AXE-10 патент Ніколи Тесли. (працює прекрасно), стільниковий GSM.

На інших АТС також працює (на жаль, я не знаю типів і марок АТС), але незмінним залишився стільниковий оператор.

Недолік конструкції мала гучність сигналу на ТА, я спробував спочатку телефон трубку Panaphone KX-5000D, (працює, але користуюсь УНЧ).

Після цього спробував SANYO та інші. Тут гучність вища, але якщо повторити кінцевий каскад або збільшити звук в трубці, буде нормально працювати.

Час дзвінка обмежено 3-4 хвилинами. Можна знову перезвонити і ще розмовляти скільки завгодно. (для початку можна зателефонувати до себе, засікти час і дізнатися тривалість безкоштовних дзвінків).

Не працює, якщо паралельно підключений АОН або щось із стандартних пристроїв.

Спробував на сучасних АТС (Корейські або щось в цьому стилі), не працює, думаю, буде час, відкрию і цей "сейф".

Можна доопрацювати схему, напихаючи електронікою та інше. Я старався, як можна простіше.

Бажаю успіхів, якщо хтось удосконалить схему, додасть сервіс і т.д. Буду радий.

OTTO

Коментар автора сайту:

Матеріал виглядає досить правдоподібно :) Тим більше, що про blackbox відомо вже не один десяток років. Його застосування (якщо він працює) призводить до несрабатывания приладів, що відповідають за передачу сигналу "відповідь" на АТС викликаючого абонента. Це не заважає розмовляти - більшість АТС зобов'язані проключати розмовний тракт в передвідповідному стані, оскільки безкоштовні спецслужби працюють саме в такому режимі. Однак деякі моделі стільникових телефонів (старі моделі Panasonic, Ericson) не вмикають мікрофон до приходу сигналу "відповідь". Цим же страждають і АТС деяких операторів - наприклад Beeline в Москві. Додам ще, що на багатьох АТС тайм-аут перебування в передвідповідному стані сильно менше зазначеного, іноді досягає 1 хвилини (особливо це стосується стільникових операторів).

Додаткове обмеження - при наявності подібного пристрою Вам, швидше за все, не зможуть зателефонувати за міжмісто, оскільки на російських міжміських мережах передбачена видача сигналу КПВ ("довгі гудки") АМТС викликаючого абонента, тому розмовний тракт в більшості випадків розірваний до приходу сигналу "відповідь".

Black Box відомий дуже давно, однак це перше згадування про застосування цього пристрою на просторах СНД. Ймовірно, це пов'язано з тим, що раніше цей пристрій не представляло особливого інтересу - навіть у містах з повременкою ідея перезвонювати кожні 1-3 хвилини після закінчення тайм-ауту не виглядає привабливою. Однак для власників стільникових це може бути цікавим - поставив вдома і на роботі такі "коробочки", і спілкуйся з колегами та домочадцями не дивлячись на лічильник.

Пропоную всім, у кого є що сказати про black box, хто намагався його зробити (з позитивним і негативним результатом), залишити свої відгуки на форумі. Будь ласка, не треба писати "все це дурниця, тому що таке не може працювати" і іншу нісенітницю - подібні повідомлення будуть видалятися. Пристрої типу black box не можуть пояснюватися з точки зору нормального функціонування АТС, оскільки використовують глюки в роботі АТС. Особисто я з допомогою дуже близького пристрою отримав цікавий ефект на АТС 234 в Петербурзі - непідключення реєстра при знятті трубки, в результаті чого було можливе набирати номер "човником" з АЛ прямо в маркер 1ГІ.
