6 контактні таксофонні картки (Татарстан)

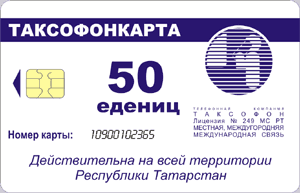

Саме такі карти використовуються в місті Набережні Челни, взагалі-то вони використовуються і по всьому Татарстану :-). Нижче вам представлена "распиновка" контактної площадки карти. Це допоможе вам "грамотно" підключити карту до порту, а далі все в ваших руках. Можливо, саме тобі вдасться перепрошити карту і добратися до заповітної халяви.

- VCC (живлення) - RST (скидання) - CLK - GND (земля) - no use (не використовується) - I/O (ввід/вивід)

Порядок дій, які виконує картофон під час дзвінка.

1. Включення живлення.
2. Скидання.
3. Зчитування перших 8 байтів і визначення, чи дійсна карта в даному регіоні, збереження їх в ОЗУ (за необхідності з розкодуванням).
4. Зчитування п’яти байтів одиниць і збереження в ОЗУ. Перевірка відповідності наявних одиниць ємності карти, закодованої в перших 8 байтах.
5. Вимкнення живлення.

Після отримання сигналу відповіді викликаного абонента:

1. Включення живлення.
2. Визначення адреси останнього не списаного біта. (приблизно через 1-3 секунди після натискання кнопки "відповідь")
3. Скидання.
4. Подання кількості імп. CLK відповідному адресу останнього не списаного біта.
5. Подання команди WRITE.
6. Подання команди W\C.
7. Зчитування перших 8 байтів і визначення, чи дійсна карта в даному регіоні, збереження їх в ОЗУ (за необхідності з розкодуванням).
8. Зчитування п’яти байтів одиниць і збереження в ОЗУ. Перевірка відповідності наявних одиниць ємності карти, закодованої в перших 8 байтах, перевірка, чи зменшились одиниці в порівнянні з попереднім зчитуванням.
9. Вимкнення живлення.
   Через хвилину, якщо з’єднання не розірвано, то дії з першого по дев’яте повторюються циклічно.

Підключення контактної площадки карти до LPT порту.

Одразу хочу зазначити, що деякі програми використовують інші контакти LPT порту.

- VCC (живлення) - RST (скидання) - CLK - GND (земля) - no use (не використовується) - I/O (ввід/вивід)

+5V 3 пін LPT 2 пін LPT 25 пін LPT   11 пін LPT

Живлення через імпульсні діоди (анодами до порту) з 6-9 контакту LPT, також можна взяти його з першого пина GamePortа (порт для джойстика) або з клавіатури.
