Індикатор налаштування антен супутникового телебачення (SatFinder)

Индикатор настройки антенн спутникового телевидения

Данный индикатор предназначен для более точной настройки антенны спутникового телевидения на спутник, что в конечном итоге обеспечивает более качественный прием TV сигнала.

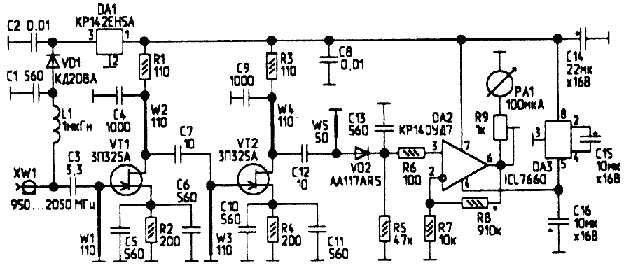

На рисунке изображена схема индикатора для настройки антенн спутникового телевидения, разработанный.

Он измеряет мощность первой ПЧ (950-2500 МГц), т.е. подключается к выходу конвертора, что позволяет одним прибором производить настройку антенн в любом диапазоне от L (1-2 ГГц) до К (20-30 ГГц).
Устройство состоит из двух усилительных каскадов на VT1, VT2 с микрополосковыми 1/4 - волновыми дросселями с волновым сопротивлением 110 Ом (W1-W4) и 50 Ом (W5), детектора на VD1, УПТ на ОУ DA2 и стрелочного индикатора РА1. Питание осуществляется через ФНЧ L1C1C2 и интегральный стабилизатор DA1 от постоянного напряжения, инжектируемого СТВ - тюнером в кабель снижения. DA3 -инвертор напряжения, формирует - 5В из + 5 В для питания ОУ.

Радиомир №8/2001, с.25, 26
