Польове ЗУ для мобільного телефону

Ми не раз розглядали схеми підвищуючих  DC-DC перетворювачів напруги, які використовуються для зарядки мобільних телефонів всього від однієї батарейки.
Усі добре знайомі китайські електро запальнички для газу. Такі запальнички в основному призначені для живлення від однієї або двох пальчикових батарейок. Схема складається з двох основних частин - плата з перетворювачем та високовольтна котушка. На виході котушки утворюється напруга високого потенціалу.

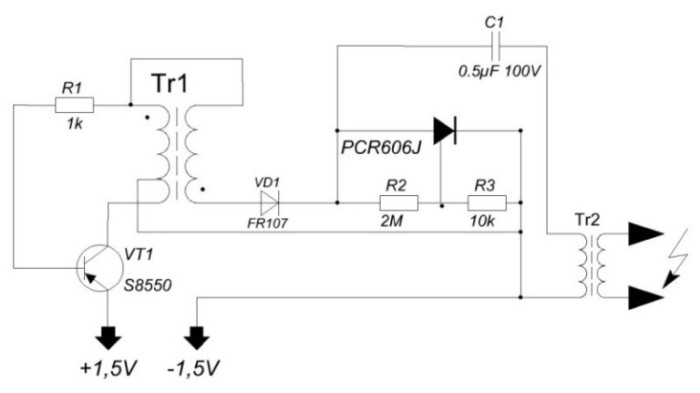

Сама схема перетворювача складається з блокінг-генератора і тиристора, який працює в ключовому режимі і забезпечує подачу короткочасних імпульсів на первинну обмотку високовольтної котушки.

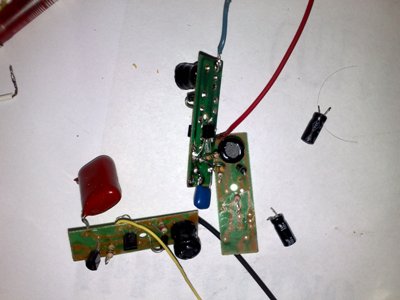

Нещодавно виявив, що я колись працював над схемами таких запальничок і на полицях завалялися кілька плат від зазначених запальничок. Плати виявилися повністю робочими. Було вирішено виготовити кілька польових зарядних пристроїв для мобільника, оскільки в найближчі дні збирався в похід. Аналогічні ЗУ можна придбати на будь-якому прилавку, але вони не влаштовують тим, що не здатні заряджати телефон і призначені лише для підзарядки. Наша зарядка здатна забезпечити на виході напругу порядку 5-6 вольт (залежить від стабілітрону) при струмі до 350мА, але в основному, вихідний струм не перевищує 250-270мА. Така зарядка здатна повністю зарядити акумулятор телефону в середньому за 2,5-3 години. За такий час заряджає і стандартне мережеве ЗУ.

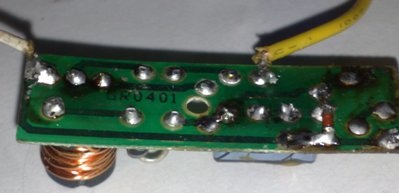

Переробка плати проста до безобраздя. Нам потрібно прибрати з плати все зайве (тиристор, два резистори та один конденсатор), залишивши тільки задаючу частину з трансформатором.


Заводський трансформатор забезпечує підвищене напруження (в районах 50 вольт) якщо схема живиться від однієї батарейки, нам же потрібно всього 8-9 вольт (решту зробить стабілітрон). Можна не використовувати перероблений трансформатор, просто знизивши вихідну напругу за допомогою стабілітрону, але робити цього категорично не раджу, оскільки підвищуюча обмотка трансформатора намотана проводом 0,05мм, вихідний струм буде незначним. Для початку знімаємо термоусадку з трансформатора.

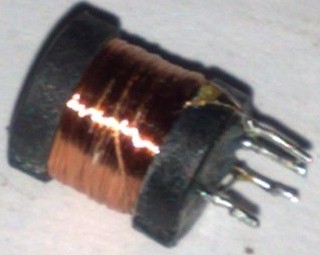

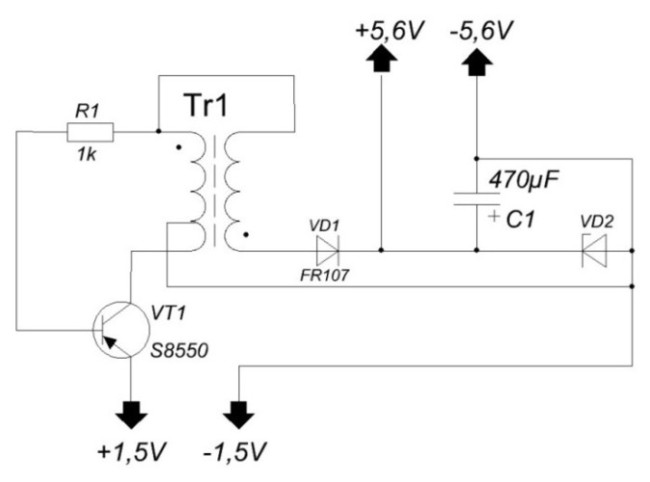

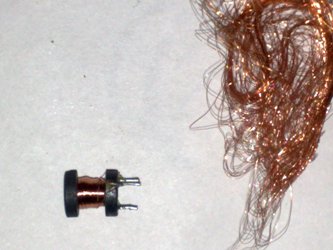

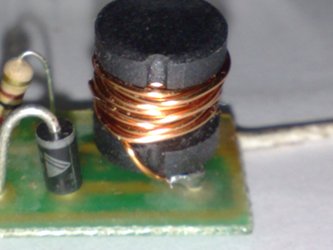

Далі знімаємо підвищуючу обмотку (на фото вивід 1-2). Замість цієї обмотки мотаємо нову. Обмотка складається з 15 витків проводу 0,6-0,8мм. Далі трансформатор паяємо на плату. Згладжуючий конденсатор може мати ємність 100-1000мкФ (в моєму випадку 470 мкФ). Напруга конденсатора підбираємо на 10 або 16 Вольт. Стабілітрон бажано підібрати з потужністю 1ватт, напруга стабілізації в районі 5-6 Вольт. Стабілітрони 1N4733A (5.1 Вольт 1 Ватт) або 1N4734 (5.6 Вольт 1 Ватт) або аналогічні.

Діод для випрямлення бажано використовувати шоттки, але в моєму випадку використаний імпульсний  FR107, точніше діод вже мався на платі запальнички.

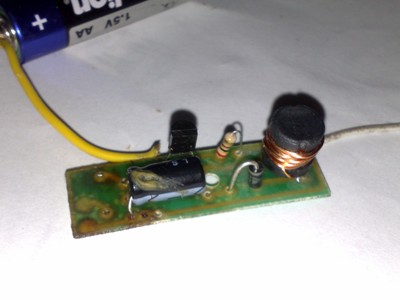

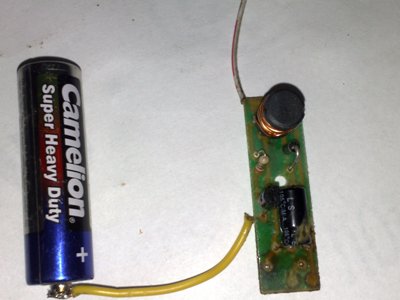

Ось таким простим способом запальничка перетворилася на досить хороше зарядне пристрій.
