Детектор мобільних телефонів

Цей пристрій слугує для виявлення мобільних телефонів, які працюють у мережах 900МГц. Даний апарат виявляє мобільні пристрої, коли з них здійснюють дзвінок. Щоб почути сигнал активності мобільного телефону, використовуються навушники. Потрібно розуміти, що саму розмову ви почути не зможете.

Опис проекту

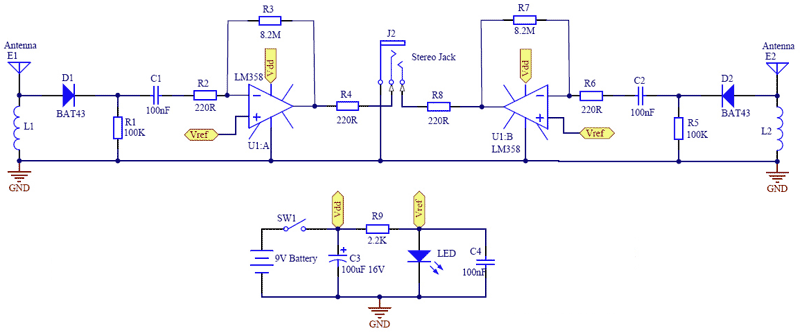

У схемі використовується два детектори, і кожен має дипольну антену, дросель і діод. Антена приймає сигнали GSM. У даній схемі потрібно використовувати діоди Шотткі або германієві діоди. LM358 підсилює прийнятий сигнал. Посилювач містить два окремі операційні підсилювачі, які живляться від загального джерела живлення. Резистори R3 і R7 визначають коефіцієнт посилення підсилювача. Коли номінал резистора більший за 10 мегаом, то збільшується рівень шуму. Якщо вони значно менше 10 мегаом, скажімо, приблизно по 100 килоом, то сигнал почути буде важче.

Діоди, коефіцієнт посилення та довжина антен відіграють велику роль у цій схемі.
Обчислення довжини антени. Формула наведена нижче.
λ=c/f = (300.000 км/год)/900=33.3 см Потім; Антена, Довжина = λ / 2 = 16.6 см

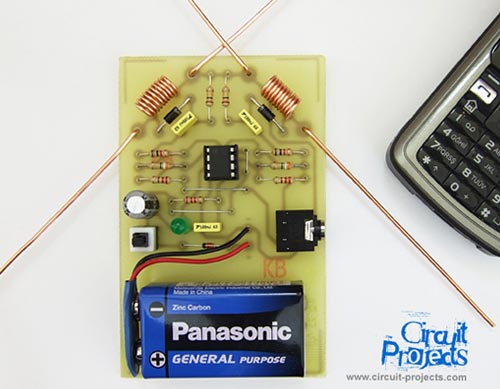

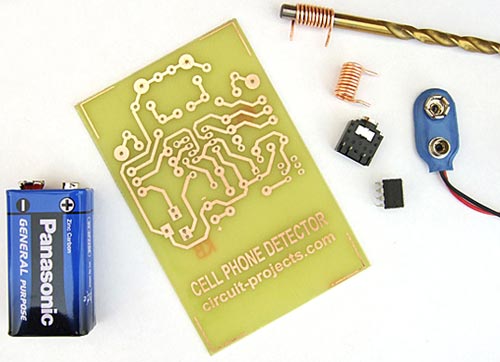

Отже, є чотири частини антени, і кожна з них близько 8,3 см в довжину. Тип дроту не критичний, але краще, щоб він був досить товстим. На фото діаметр дроту 1,5 мм. Дві антени повинні бути розміщені перпендикулярно. Дросель має 10 витків дроту діаметром 0.5-0.6 мм і намотується на оправці 5 мм.

Діоди мають дуже важливе значення. Можна використовувати один з BAT43, BAT45, AA112, AA116 або AA119. Кремнієвий діод використовувати не бажано, оскільки область виявлення буде дуже маленькою.
