Дата-кабель Siemens C60 з підтримкою GPRS

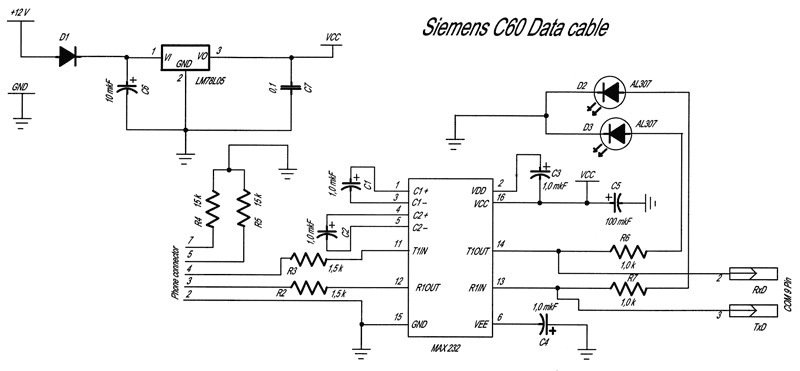

Ця схема - результат об'єднання найбільш поширених варіантів COM кабелю на мікросхемі MAX 232.

Мої доповнення базової схеми:
1) Додавання світлодіодів індикації прийому - передачі. Просто так зручніше діагностувати неробочий кабель - відразу видно, проходять дані чи ні.
2) Впаяння резисторів на 1.5 кОм в лінії TX і RX, що йдуть до телефону. Без них телефон відключався кожні 2-3 хвилини через занадто високі напруги.
3) Заземлення 5 і 7 контактів телефону через резистори на 15 кОм. Це зроблено для підтримки GPRS. В іншому ж схема стандартна.
