Виготовлення автомобільної антени на 27 МГц

При відсутності автомобільної антени на 27 МГц, її можна виготовити зі старої пластикової антени для магнітоли довжиною 1,5 метра. Подібні перероблені антени, як показує практика, служать досить довго, а якість їх роботи іноді перевершує заводські зразки.

Недоліком цієї антени є слабка пружина в основі, після доопрацювання вага штиря та вітровий опір збільшуються, тому рекомендую до кінчика переробленої антени закріпити риболовну леску, а інший кінець зафіксувати на корпусі автомобіля.

Вихідним матеріалом для переробки служить штирева пластиковий антена для магнітол, широко поширена у продажу. Її малюнок можна побачити внизу.

Для переробки нам ще знадобиться пластиковий ролик фіксатора відкривання капота з автомобіля Жигулі-класика, кабель 50-омний і роз'єм PL.

Переробка здійснюється в наступній послідовності:

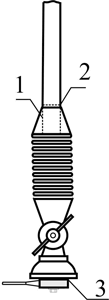

Спочатку відпилюємо пластиковий штир по пунктирній лінії 2. Потім сверлом, діаметром трохи більше діаметра штиря, висвердлюємо залишок у пружині шматка пластику і сверлимо отвір наскрізь по розрізу 1. Відрізаний штир вставляємо в отвір і заклеюємо епоксидною смолою.

Уся ця процедура робиться для того, щоб усунути контакт внутрішнього провідника штиря з пружиною.

Далі акуратно, ножем відковирюємо металеву шайбу з зазубринами 3. Вона нам знадобиться. Тепер беремо автомобільний ролик з капота і розсверлюємо його діаметром сверла на 8 мм, уважно стежачи, щоб сверло не пішло вбік 4. Розсвердлювати треба не наскрізь, а залишити 2-3 мм перегородки. Отримаємо ось таку конструкцію.

До верхньої частини ролика прикладаємо шайбу з зазубринами і гарячим паяльником вплавляємо її в корпус ролика. Сверлимо в бічній стінці ролика отвір діаметром 1 мм. Через нього провід обмотки буде заходити всередину ролика і кріпитися під болт.

Попередньо зачищаючи кінець проводу і пропустивши його всередину котушки, намотуємо на неї 8 витків проводу ПЕВ-0,8. Фіксуємо провід нитками і заливаємо котушку епоксидною смолою. Після висихання клею, круглогубцями робимо кільце з проводу всередині котушки і вставляємо в нього кріпильний болт.

Тепер потрібно припаяти кабель. До зазубреного краю шайби 3 припаюємо екран, а до другого кінця котушки – центральну жилу.

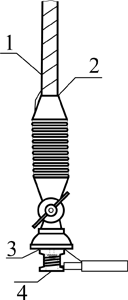

До конуса пружини 2, припаюється 2,5 метра проводу ПЕВ-0,18, і навивається на пластиковий штир 1 з приблизно однаковим кроком по всій довжині, після чого фіксується тонкою ізоляційною стрічкою, так щоб весь провід був під нею. Для цієї мети можна також використовувати термоусадку. Завертаємо кріпильний болт 4 в основу.

Антенна готова. Тепер її потрібно налаштувати. Налаштування здійснюється КСВ-метром, по мінімальним показникам, перерізанням проводу під ізоленту в верхній частині антени.
