Укорочена YAGI на 28 МГц

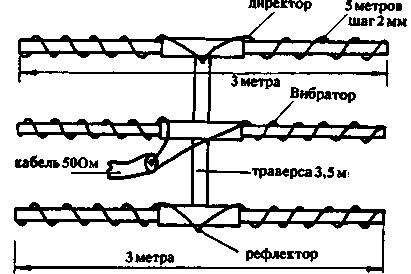

Антена (рис.1) є трьохелементною YAGI з директором і рефлектором, всі три елементи виконані у вигляді укорочених спіральних диполів.

Рис.1

Конструктивно кожен з елементів виконаний з двох лижних склотекстолитових палок довжиною по 1,5 метра кожна, скріплених між собою металевою трубкою довжиною 10 см. На отриманий шест довжиною 3 м намотується по 5 метрів ізольованого проводу з кроком 2 мм. Директор і рефлектор намотуються цілим шматком проводу, середина якого з'єднується з металевою траверсою. Питаємий елемент посередині розірваний. Налаштування антени проводиться зміною кроку намотування в середній частині і переміщенням елементів на траверсі.

Ця антена, звичайно, програє повнорозмірній YAGI (як, в принципі, будь-яка укорочена), але помітно (на 1-3 бали) виграє у GP або півхвильового диполя.
