Спіральна антена для портативних радіостанцій

Спіральна антена призначена для установки на радіостанції особистого користування в носимому варіанті. Порівняно з штыревою телескопічною антеною спіральна має менші розміри по довжині, що створює неоспорні переваги при використанні радіостанції в умовах міста. Незважаючи на малі габарити, ця антена має велику гнучкість без порушення електричного контакту, чого не скажеш про телескопічну антену, яка часто втрачає міжколінний контакт і вимагає більш дбайливого ставлення. Але, найголовніше, - ефективність антени типу "спіраль" за напругою поля в 1,2 - 1,5 рази перевищує штыреву антену з типовим розміром 525 мм.

Результати експериментальних даних при двох варіантах зв'язку - зі штыревою та спіральною антенами - показують явні переваги останньої. Так, при вихідній потужності передавача 0,2 Вт і чутливості приймача 1,5 - 2,0 мкВ дальність впевненого зв'язку між однотипними радіостанціями в умовах міста зі спіральними антенами склала 1,4 км, що на 0,5 км більше, ніж зі штыревими.

Матеріалом заготовки антени служить поліетилен або будь-який інший, що використовується для виробництва високочастотних кабелів. На рис.1 наведені розміри та конструкція такої заготовки.

Формовка різьбового з'єднання в простішому випадку проводиться методом нагрівання заготовки в корпусі роз'єму типу СР-50-74ФВ.

Розміщення обмоток на заготовці показано на рис.2. Обмотка I містить 80 витків дроту, намотаного виток до витка на ділянці довжиною 34 мм. Обмотка II містить 29 витків дроту, розташованого рівномірно по довжині намотування 150 мм. Обидві обмотки виконані дротом марки ПЕВ-2 0,4 мм. Закріплюється кінець намотування методом вплавлення дроту в поліетилен.

Налаштування антени в резонанс ведеться методом відмотки або домотки одного-двох витків дроту зі сторони роз'єму. Резонансу досягають при максимальному поверненні потужності передавача, що реєструється приладом напруги поля або будь-яким аналізатором спектру на відстані не менше 2 метрів. По закінченні налаштування антена повинна бути поміщена в гнучкий водонепроникний кожух.

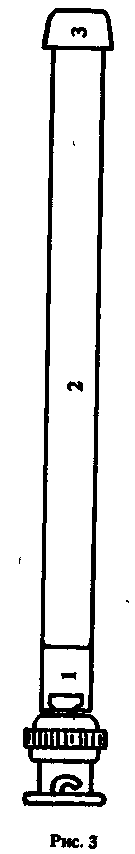

Загальний вигляд антени в зборі показано на рис.3.

Радіоаматер 5/92, с.14
