Широкосмуговий вертикальний випромінювач

Георгієм Олексійовичем Румянцевим (UA1DZ) була розроблена і успішно експлуатувалася антена, що складається з восьми фазованих широкосмугових вертикальних випромінювачів.

Такі випромінювачі можна використовувати і самостійно, і в якості елементів складних антен.

Широкосмуговий вертикальний випромінювач UA1DZ дає максимум випромінювання під малим кутом до горизонту, при проведенні дальніх зв'язків він виявляється еквівалентним трьохелементному «хвильовому каналу». Живлення на випромінювач подають по коаксіальному кабелю з хвильовим опором 100 Ом. КСВ в кабелі не перевищує 1,2 в смузі частот від 10 до 30 МГц.

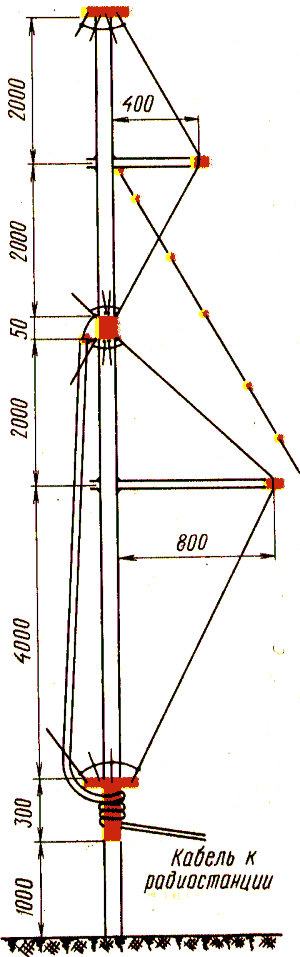

Конструкція випромінювача UA1DZ наведена на малюнку. Полотно антени виготовлене з дроту діаметром 2...3 мм. Ізоляційні елементи зображені червоним кольором. На нижньому ізоляторі намотано 6 м коаксіального кабелю.

Несуча щогла може бути виконана з труб діаметром 40...50 мм, розпірки — з труб діаметром 10...20 мм. Наверху і внизу дроти, що утворюють випромінювач, ізольовані від щогли і з'єднані один з одним, в центрі — з'єднані з щоглою. Верхній вібратор підключений до центрального провідника кабелю, нижній — до обплетення.

РАДІО № 3, 1991 р.
