Малогабаритна приймально-передавальна антена діапазону 27 МГц

Проблема антен з зменшеними розмірами залишається актуальною, особливо для радіолюбителів, які живуть у великих містах.

В результаті експериментів з різними типами укорочених антен була розроблена конструкція, яка є непоганим компромісом між мінімально можливими розмірами та ККД антени.

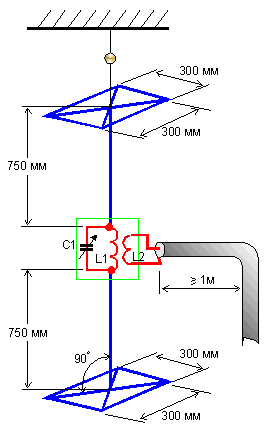

Антена (рис. 1) відрізняється граничною простотою в виготовленні та налаштуванні, займає дуже мало місця (висота диполя трохи більше 1,5 м), може встановлюватися на балконі, укріплюватися на стіні будинку тощо.

Антена може використовуватися, крім звичайних зв'язків, і в системах сигналізації, для зв'язку з дачею тощо.

У автора антена розташована на 4-му поверсі всередині панельного 9-поверхового будинку і по суті є кімнатною. Конструктивно вона підвешена у своїй верхній точці через ізолятор до карнизу над вікном.

Антена представляє собою вертикальний диполь з ємкісними навантаженнями на кінцях. Плечі диполя та ємкісні навантаження виконані з мідного дроту або прутка діаметром 2,5... 5,0 мм. З'єднання плеч диполя та ємкісних навантажень виконано за допомогою пайки.

Зв'язок між котушками L1 і L2 — індуктивна. Конструктивно котушка L2 знаходиться в середній частині котушки L1. Витки котушки L2 розташовані між витками L1. L1 і L2 намотані на керамічному каркасі діаметром 8 мм. L1 містить 15 витків дроту ПЕЛ-0,8. Крок намотування котушки L1 — 1 мм. L2 містить 3 витка дроту ПЕЛ-0,8. В якості С1 застосовано КПЕ ємністю 12...150 пФ.

В якості узгоджувального пристрою між фідером і пропонованою антеною можна також застосувати налаштований симетричний контур, описаний у [4], вибравши оптимальне включення фідера в контур та залишивши дані котушки L1 і конденсатора С1 без змін.

Коаксіальний кабель може мати хвильове опір 50 або 75 Ом.

Оскільки диполь є вертикальним, бажано, щоб відрізок кабелю, перпендикулярний випромінювачу, був як можна довшим. Антену налаштовують на потрібну частоту конденсатором С1 за максимумом показань індикатора напруженості поля або за мінімумом показань КСВ-метра. Розміри плеч 11 і 12 диполя були вибрані з тим розрахунком, щоб вся антена вміщалася в отворі вікна. Якщо у радіолюбителя є можливість збільшити довжину плеч 11 і 12, ККД антени може бути збільшено.

При роботі з антеною потрібно пам'ятати, що як будь-яка укорочена антена, вона підлягає впливу близько розташованих предметів, проводів тощо, а також досить вузькополосна.

Результати випробувань антени з портативними та автомобільними радіостанціями представлені в табл. 1.

Дальність впевненого зв'язку в умовах м. Харкова 1. Портативна р/с "Інформтехніка" Чутливість приймача 1 мкВ. Р вих=0.5 Вт 5 -6 км 2. Р/С -COBRA 19 PLUS- Чутливість приймача 0,5 мкВ, Р вих=4Вт 15 -20 км

Література:
1. Двохдіапазонна вертикальна антена. Радіо, — 1970, N9, с.28.
2. Антена "укорочений диполь". Радіо. 1987, N5, с.17.
3. Беньковський 3., Ліпінський Е. Любительські антени коротких і ультракоротких хвиль. М.: Радіо і зв'язок, 1983.
4. Бунинс., Яйленкол. Справочник радіолюбителя-коротковолновика. — Київ: Техніка, 1984.

РЛ 2/94
