Конструкція антени "подвійний квадрат"

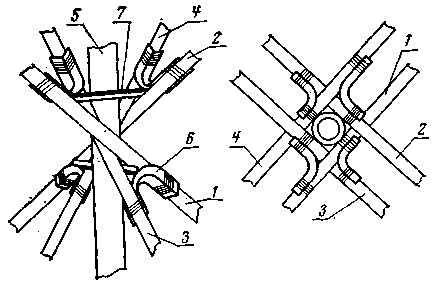

Зовнішній вигляд вузла кріплення антени "подвійний квадрат" типу "їж" наведений на рисунку. Основу конструкції складають чотири п'ятиметрові соснові рейки 1-4. Вони не перериваються в центрі, а проходять по дотичній до щогли 5. Кожна рейка складається з трьох однакових відрізків діаметром 35 мм, з'єднаних встик.

Конструкція вузла доповнена до розмірів квадрата двадцятиметрового діапазону ялиновими (бамбуковими, горіховими і т. п.) вудками довжиною близько двох метрів, прикріпленими до кінців рейок двома хомутами з тонкої сталі.

Весь вузол скріплений чотирма сталевими куточками 6 і двома траверсами 7 (сталевий куточок перетином 35х35 мм). Траверси прикріплені до щогли U-образними шпильками, до куточків 6 - болтами або зварюванням.
