Доопрацювання антени на магніті ТАІС МА-27

Автомобілісти часто використовують автомобільну антену нашого виробництва ТАИС МА-27. Антенна після покупки прекрасно працює і цілком влаштовує користувачів. Однак, через деякий час параметри антени погіршуються, а то й взагалі перестає працювати.

Як правило, проблема полягає в несправності котушки в основі антени. Щоб цього не відбувалося, необхідно провести доопрацювання антени.

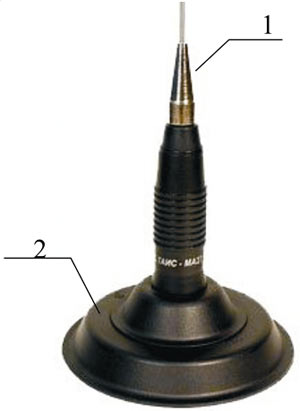

Для цього акуратно відкручуємо штир антени 1, і магнітне оснування 2. Підклавши дерев'яний брусок, молотком вибиваємо котушку з пластикового корпусу. Котушка вийде з нижньої частини корпусу.

Зовнішній вигляд подовжуючої котушки показаний на малюнку. Проблемні точки з'єднання це 1 і 2. В цих точках провід просто облужений і затиснутий різьбою. З часом різьба розхитується, а провід окислюється. Тому в точках 3 і 4 необхідно зачищати латунь і, попередньо облудив, припаювати провід обмотки. Роботи слід проводити добре прогрітим паяльником і без застосування активних флюсів. Я зазвичай використовую ПОС-60 і канифоль. Необхідно впевнитися, що в точці 5 проводи обмотки надійно запаяні.

Після виконаних робіт необхідно котушку і місця пайки покрити захисним шаром лаку. Я зазвичай використовую для цієї мети аерозольний захисний лак KONTAKT – 70. Можна використовувати будь-який водонепроникний токонепровідний лак. Особливої різниці не буде. Після висихання лаку акуратно вставляємо котушку в корпус і закручуємо штир.

Омметром перевіряємо якість з'єднань. Після доопрацювання обов'язково налаштуйте антену аналізатором або КСВ – метром.  КСВ антени має бути не більше 1,5.
Тепер антена буде вас радувати надійною і якісною роботою.
