Антенна "sloper" (нахилений диполь)

Антена типу "sloper" (нахилений диполь) - одна з найбільш поширених. Особливо часто радіолюбителі використовують її в діапазонах 80 і 40 м, де для проведення DX зв'язків дуже важливо мати прижатий до землі випромінювання у вертикальній площині.

Існує кілька варіантів конструкцій антени "sloper". На рис.1 показано "sloper" довжиною 1/2L, Rвх = 75 Ом.

Рис.1

При використанні металевої щогли максимум випромінювання буде в напрямку зниження полотна антени. Якщо в якості щогли використовується діелектрична опора або дерево, діаграма буде двонаправленою. На рис.2 показано "sloper" 1/4L. Rвх = 50 Ом. Металева щогла повинна мати достатньо хороше заземлення, оскільки від цього залежить ефективність роботи антени.

Рис.2

На базі такої антени можна виготовити "sloper" на 160, 80, 40 метрів. Вона дуже добре працює на НЧ діапазонах, а при використанні антенного узгоджувального пристрою її можна використовувати і на 20, 15, 10 метрах.

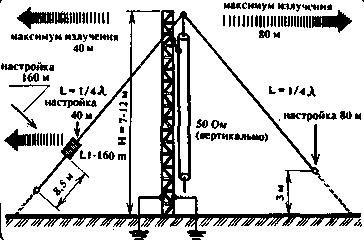

Антена показана на рис.3. Подовжувальна котушка 160-метрового діапазону виконується на діелектричному каркасі діаметром 41 мм, 68 витків (виток до витка), провід ПЕВ-2 діаметром 1 мм. Її індуктивність повинна бути близько 87,2 мкГн. Оскільки заземлена щогла тут є складовою частиною антени, металеві відтяжки повинні бути "розбиті" ізоляторами. Налаштовується антена за допомогою КСВ метра в місцях, показаних на рис.3.

Рис.3

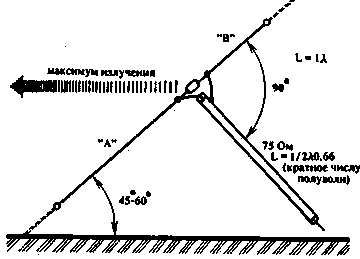

При використанні узгоджувального пристрою налаштування не потрібне, достатньо лише правильно виконати довжини плечей антени. При використанні в багатодіапазонному варіанті плече "А" повинно мати розміри, розраховані на 3500 кГц. Але найбільш ефективним є "sloper" довжиною 1L (рис.4). Така антена вимагає дещо більшу площу для її установки, але це виправдовується її роботою. Rвх=75 Ом. Загальна довжина антенного полотна визначається за формулою:

Рис.4

Lm=(936*0,305)/fМГц

Сторона Am=(702*0,305)/fМГц

Сторона Вm=(234*0,305)/fМГц

Якщо встановити на одній щоглі 3-4 таких антени, то за допомогою антенного комутатора можна вибирати різні напрямки випромінювання. Антени, що не беруть участі в роботі, повинні автоматично заземлятися.

РЛ 1-91
