Тридіапазонний диполь

Серед радіоаматорів-коротковолновиків широке поширення отримала багатодіапазонна антена W3DZZ (рис.1а), принцип дії якої базується на застосуванні фільтрів-пробок, налаштованих на середню частоту діапазону 7 МГц; величини ємностей і індуктивностей цих фільтрів-пробок потрібно ретельно підбирати, оскільки на інших діапазонах. Вони укорочують або подовжують антену до потрібної кількості півхвиль. І тим не менше досягти хорошої роботи W3DZZ можна максимум на трьох з п'яти аматорських діапазонів.

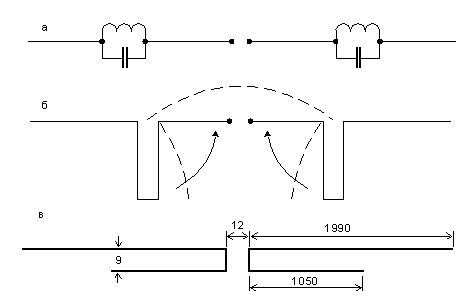

Рис.1

Запропонована антена використовує замість фільтрів-пробок закорочені відрізки двопровідної лінії, що мають в діапазоні 7 МГц електричну довжину L/4 (рис.1б). Нетрудно помітити, що розповсюдження струму на діапазоні 7 МГц уздовж закорочених відрізків лінії відповідає розподілу струму уздовж самої антени, тобто закорочені відрізки можна зігнути за напрямком стрілок на рис.1б. Тоді антена прийме вигляд, показаний на рис. в. Цей варіант антени - протягом кількох років успішно застосовується на радіостанції UP2NV. Розміри на рис.1в наведені в сантиметрах. Крім діапазонів 3,5 і 7 МГц, антена повинна також добре працювати і в діапазоні 21 МГц.

Полотно антени виготовлено з багатожильного проводу діаметром 2 мм. У випадку застосування більш товстого проводу необхідно трохи збільшити відстань між проводами в двопровідній лінії. Необхідна відстань між цими проводами витримується за рахунок діелектричних розпірок. При установці антени необхідно вжити заходів, щоб двопровідна частина антени не перехлестувалася.

В якості фідера застосовується коаксіальний кабель. Якщо антена підвішена горизонтально на великій висоті, то кабель повинен мати хвильове опір 75 Ом, а при установці антени у вигляді "Inverted Vee" бажано застосовувати 50-омний кабель. Іноді при розміщенні антени між будинками фідер розміщується під гострим кутом до антени. У цьому випадку бажано надягати на фідер через кожні 2-3 метри кільця з високочастотних марок фериту проникаючістю 50-150.
