Симетризуючий пристрій

Багато радіоаматори використовують для роботи в ефірі симетричні антени - диполі, квадрати тощо, - живлячи їх несиметричним коаксіальним кабелем. У цих умовах кабель не проявляє повністю своїх екрануючих властивостей: під час передачі він випромінює енергію, а в режимі прийому приймає сигнали (і перешкоди) з усіх напрямків. Для того, щоб усунути цей ефект, використовуються симетризуючі пристрої, які підключаються між кабелем та антеною. Англійською таке пристрій називається BALUN від слів "BALanced-UNbalanced", тобто "симетричний - несиметричний". Існує багато різновидів симетризуючих пристроїв. Одне з них, досить просте та ефективне, описав В. Жалнераускас (UP2NV):

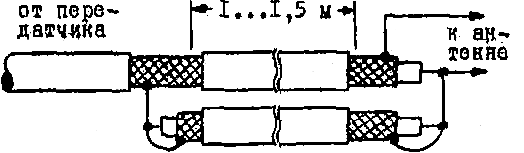

"...Конструкція симетризуючого трансформатора максимально проста. До основного фідера підключається відрізок такого ж коаксіального кабелю довжиною 1-1,5 м (див. малюнок), і двокабельна частина фідера намотується на великогабаритне феритовое кільце. Якщо на одному кільці двокабельна частина фідера не вміщується, можна скласти разом кілька кілець одного типорозміру. Можна використовувати феритові кільця будь-яких марок магнітно-м'яких феритів з проникністю 400.. 2000".

Як повідомив UP2NV, випробування такого симетризуючого пристрою показали, що воно добре працює в діапазоні частот від 2 до 30 МГц. Зазначимо, що цей пристрій не змінює опору (є трансформатором з співвідношенням 1:1), тобто його можна підключати до вже наявних у вас симетричних антен, нічого не змінюючи в їхній конструкції.
