Скорочена антена діапазону 160 м

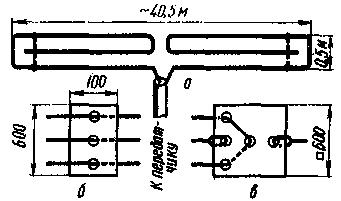

У коротковолновиків часто виникають труднощі з установкою повнорозмірних антен для роботи на низькочастотних КВ діапазонах. Один з можливих варіантів виконання укороченого (приблизно в два рази) диполя діапазону 160 м наведений на малюнку. Загальна довжина кожної з половин випромінювача - близько 60 м. Вони складені втроє, як це схематично показано на малюнку (а) і утримуються в такому положенні двома кінцевими (в) і кількома проміжними (б) ізоляторами. Ці ізолятори, а також подібний їм центральний виготовляють з негігроскопічного діелектричного матеріалу товщиною приблизно 5 мм. Відстань між сусідніми провідниками полотна антени - 250 мм.

В якості фідера використовують коаксіальний кабель з хвильовим опором 50 Ом. На середню частоту аматорського діапазону (або потрібного його ділянки - наприклад, телеграфного) антену налаштовують, переміщаючи дві перемички, що з'єднують її крайні провідники (на малюнку вони зображені штриховими лініями), і дотримуючи симетрії диполя. Перемички не повинні мати електричного контакту з центральним провідником антени. З вказаними на малюнку розмірами резонансна частота 1835 кГц була досягнута при установці перемичок на відстані 1,8 м від кінців полотна. Коефіцієнт стоячої хвилі на резонансній частоті - 1,1. Дані про його залежність від частоти (т. е. про смугу пропускання антени) в статті відсутні.

Di Rocco F.Morgain per i 160 metri.- Radio Revista, 1985. N 3, p. 17.

РАДІО 1-86 c.58
