Семидіапазонна антена

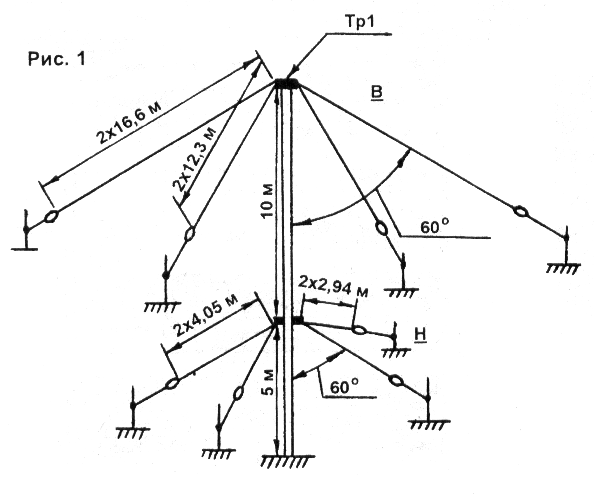

Пропонується двоярусна антена, яка працює на 10, 12, 15, 17, 20, 40, 80 метрах КВ-діапазону. Верхній ярус (В) працює на 10, 15, 20, 40, 80 метрах, нижній ярус (Н) — на 12 і 17 метрах (рис 1).

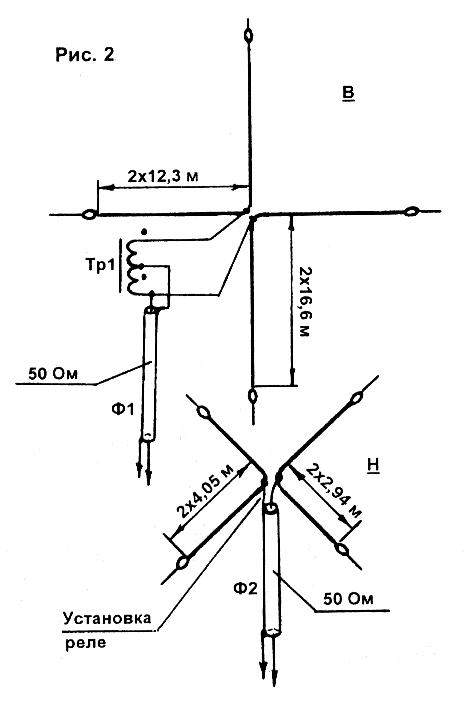

Вхідне опір (В) складає 180 220 Ом, (Н) 45 50 Ом. Живлення антени здійснюється двома коаксіальними кабелями, окремо для кожного ярусу (рис 2). Трансформатор Тр1 з відношенням 1:4 намотаний на феритовому кільці діаметром 60 мм та висотою 10 мм, проникаючість — 400 600. Намітається одночасно двома проводами діаметром 1,5 мм або лінією з хвильовим опором 100 Ом — рівномірно по кільцю, 10 витків. Можна використовувати трансформатори від антени РВ-12.

Антену можна живити одним кабелем, встановивши реле на нижньому ярусі. Переключати необхідно оплетку кабелю та середній провід одночасно.
