Розрахунок J-образної антени

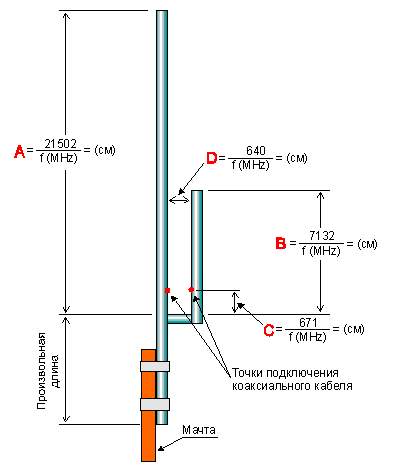

Особливо простий спосіб живлення полуволнової вертикальної антени полягає в тому, що до високопотужного нижнього кінця випромінювача підключається замкнена чвертьхвильова лінія "B" і по її довжині шукається опір, яке відповідає хвильовому опору кабелю живлення. Оскільки по довжині L/4 лінії опір змінюється від десятків тисяч ом у точці нижнього кінця випромінювача (максимум напруги) до нуля в точці замикання узгоджувальної лінії (мінімум напруги), то, таким чином, можна узгодити з антеною коаксіальний кабель і стрічковий кабель УКВ з будь-яким хвильовим опором, а також двопровідну лінію живлення з повітряною ізоляцією і хвильовим опором 600 Ом.

Перевагою такого способу живлення антени є те, що нижній замкнений кінець L/4 узгоджувальної лінії "B" може бути заземлений і, крім того, антена може служити одночасно гарним громовідводом.

Оптимальне узгодження лінії живлення з антеною (розмір "C") шукається наступним чином: до випромінювача (в районі верхньої точки узгоджувального шлейфу) підключається неонова лампочка, і точка підключення кабелю живлення переміщується до тих пір, поки не настає найбільш яскраве світіння лампочки.

Рекомендується чвертьхвильову узгоджувальну лінію "B" робити кілька довшими розрахункової довжини і використовувати рухомий замикаючий місток. Потім антену збуджують за допомогою розташованої поблизу допоміжної антени, підключеної до передавача. При цьому до чвертьхвильової лінії не підключають лінії живлення і, змінюючи розташування замикаючого містка, добиваються максимального світіння неонової лампочки, включеної в точці з'єднання нижнього кінця випромінювача з чвертьхвильовою узгоджувальною лінією. Таким чином, випромінювач і узгоджувальна лінія виявляються налаштованими в резонанс з робочою частотою. Потім допоміжну антену вимикають від передавача і вертикальний випромінювач підключають до лінії живлення, узгодження якої здійснюється описаним вище способом. Налаштований таким чином випромінювач є прекрасною антеною для встановлення дальніх зв'язків. Антена має кругову діаграму направленості за умови, що вона монтується на достатньо великій висоті.

Література: К.Ротхаммель. Антенни. М.Енергія. 1979р.
