QUAD на три діапазони

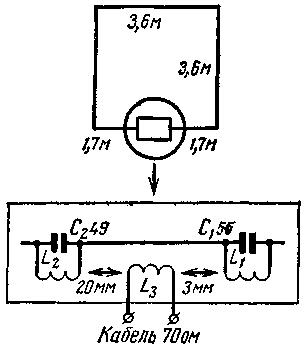

На малюнку показаний елемент антени - типу Quad, що працює в діапазонах 20, 14 і 10 м. Контур L1C1 налаштований на частоту 15 МГц, контур L2C2 - на 28,8 МГц. Антена має зменшені розміри в діапазоні 20 м, повні розміри на 14 м та подовжені - на 10 м. Для отримання резонансу настроювальними елементами слугують: на 20 м - C1 і L1, на 14 м - C1 і L2, на 10 м - C2 і L2.

В конструктивному виконанні VK2AOU антена виготовлена з мідного дроту. Котушки намотані також мідним дротом на каркасі діаметром 37 мм. Довжина намотування L1 - 16, L2 - 18 і L3 - 9 мм. L1 містить 7 витків, L2 і L3 - по 4 витка. Відстані між котушками вказані на малюнку.

За даними VK2AOU антена мала КСВ=1 на 14,15 МГц, 1,3 на 21,3 МГц та 1,5 на 28,6 МГц.

DJ2UT виготовив подібну антену з алюмінієвих трубок, всередину яких помістив відрізки коаксіального кабелю, що виконують роль конденсаторів C1 і C2.

Радіо N11 1969р., с.59.
