Прямокутник UB5UG

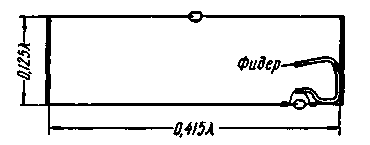

Під час виготовлення KB антени можна виграти в підсиленні, якщо звичайну рамку антени подвійного квадрата перетворити в прямокутну, як показано на рис. 1.

Pиc.1

Активними, або випромінюючими, є вертикальні сторони антени. Для збільшення ККД їх вигідно робити з дюралюмінієвих трубок діаметром 10-20 мм. Горизонтальні сторони - реактивні - доповнюють периметр прямокутника до резонансної довжини і виготовляються з звичайного антенного канатика. Верхня сторона розірвана точно посередині горіховим ізолятором для того, щоб розподілення струму в рамці не залежало від точки підключення фідера, змінюючи яку можна узгодити антену з будь-яким кабелем. Вхідний опір рамки змінюється від 30-40 Ом (фідер підключається в кутку рамки) до кількох тисяч Ом у центрі горизонтальної сторони. Фідер укладається вздовж провідника антени і відводиться під прямим кутом в будь-якому напрямку від середини вертикальної сторони, тобто в точці пучності струму. Для повного симетризування бажано обплетення кабелю в цій точці з'єднати з проводом антени.

За характеристиками випромінювання "Прямокутник" наближається до двоеелементної синфазної антени (коефіцієнт підсилення порядку 2-3 дБ), але має відносно вузьку смугу робочих частот - 2% на 20 м діапазоні. На рис. 2 для порівняння представлені діаграми напрямленості в горизонтальній площині рамки подвійного квадрата з вертикальною поляризацією 1 і описуваної антени 2. Паразитні лепестки практично відсутні через малу відстань між реактивними сторонами рамки.

Pиc.2

Завдяки невеликій висоті "Прямокутник" представляється вельми зручним для діапазонів 40, 80 м. Установлювати його треба так, щоб поблизу не було затінюючих предметів. Відстань від нижнього проводу до даху може бути кілька десятків сантиметрів. Для отримання однонаправленої діаграми можна використовувати таку ж рамку, налаштовану як рефлектор або директор, відстанню на 0,05-0,15 l від першої. У випадку, коли висота антени є критичною, "Прямокутник" може з успіхом використовуватися на високочастотних діапазонах у складі багатоелементних напрямлених антен. Характеристики такої трьохелементної системи аналогічні характеристикам чотирьохелементної антени типу Уда-Яги.

РАДІО N 7 1963 р. с.20.
