Налаштування антен за допомогою вимірювача АЧХ

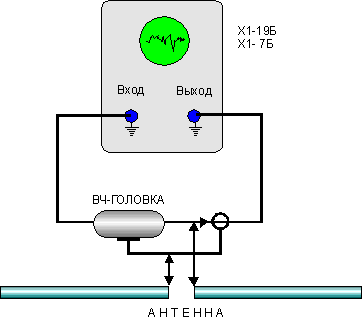

При налаштуванні короткохвильових антен можна використовувати вимірювач АЧХ (Х1-19Б, Х1-7Б). Його вихід з'єднують з входом через ВЧ головку (рис. 1), а до точок з'єднання підключають антену.

Pиc.1

Налаштування починають з визначення резонансної частоти антени. В залежності від типу антени на екрані буде спостерігатися або "горб" (хвильовий вібратор та інші антени з високим вхідним опором на резонансній частоті), або "провал" (півхвильовий вібратор, похідні від нього антени). Підстраюючи антену, досягають того, щоб максимум (мінімум) кривої на екрані вимірювача АЧХ збігся з серединою робочого діапазону. Частоти контролюють за мітками на екрані. Приблизний вигляд АЧХ антени "Ground Plane" (без фідера) на діапазон 14 МГц зображено на рис.2.

Pиc.2

При розгляді характеристик багатоелементних антен добре видно "відгуки" від кожного елемента, що суттєво полегшує процес налаштування.

Цим способом можна проводити вимірювання не лише безпосередньо на вході антени, але й через підключений фідер, наприклад, коаксіальний кабель. При цьому на екрані спостерігається сумарна АЧХ фідера та антени, що дає можливість у випадку застосування резонансного фідера підібрати його електричну довжину.

Pиc.3

На рис. 3 показаний приблизний вигляд АЧХ "Inverted Vee" на діапазони 3,5 та 7 МГц з підключеним коаксіальним кабелем з хвильовим опором 50 Ом.

РАДІО N1, 1980 р., с.22.
