Модифікована антена "Пташина клітка"

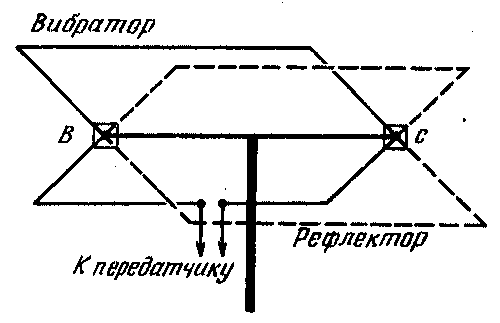

У 60-х роках у короткохвильників користувалася популярністю антена G4ZU, відома ще й під назвою "пташина клітка". Однак з часом через порівняно невеликі значення підсилення та відношення випромінювання "вперед-назад" про неї забули. Експериментуючи з різними антенами, UV6AF та UA6APE модифікували вказану антену: розташували її горизонтально і змінили точку живлення. Це дозволило отримати певні переваги над оригінальним варіантом антени G4ZU, а саме: збільшилася відстань між пучностями струму активного елемента і рефлектором; параметри і налаштування антени стали відповідати параметрам і характеру налаштування "подвійного квадрата"; конструкція антени стала більш пласкою, що спростило її обертання; зменшилося (в порівнянні з "подвійним квадратом") необхідне число ізоляційних розпірок — ізольованим повинен бути лише "бум" (він може бути виконаний і з металевих труб, з діелектричними вставками).

Недоліком антени слід вважати необхідність застосування високоякісного ізоляційного матеріалу в точках В і С для ізоляції елементів вібратора і рефлектора, оскільки в цих точках максимуми напруги.

Антена тривалий час випробовувалася авторами на 10- і 20-метрових діапазонах. При цьому відношення випромінювання "вперед-назад" було більше 30 дБ, а підсилення становило близько 7...8 дБ. На жаль, автори не вимірювали вхідний опір антени.

Радіо N11, 1982р.
