Модернізація противісів антени

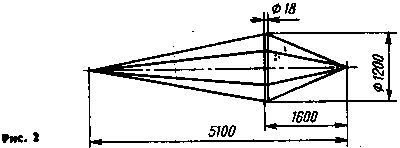

Ще раз модернізована багатодіапазонна вертикальна антена UW4HW (див. "Радіо", 1981, № 9) має чотири експоненціальні противеси довжиною 5,1 м, осі яких утворюють з щоглою кут 120° (рис. 1). Кожен противес виготовлений з шести проводів діаметром 1,5...2 мм (рис. 2). Проводки на кінцях противесів скручені між собою, а місця з'єднання пропаяні. У середній частині вони прикріплені проводом ПЕВ-2 1,0 до розпірного кільця (ззовні) — спортивного обруча з дюралевої трубки діаметром 18 мм. Проводки та кільце в місцях дотику між собою попередньо обмотують трьома-четирма шарами поліхлорвінілової ізоляційної стрічки. Обручі повинні перебувати на відстані 1,6 м від основи випромінювача.

Верхні кінці противесів закріплені на чотирьох болтах М6, приварених під основою вертикального випромінювача до заземленої несучої щогли (сталевої труби діаметром 35 мм), електрично з'єднані між собою та оплеткою фідера.

Нижні кінці через ізолятор — склотекстолітову пластину розмірами 150Х50Х3 мм — прикріплені до натяжок, які прив'язані до даху двоповерхового будинку.

Вхідне опір виготовленої антени — близько 75 Ом, КСВ зберігається рівним 1,05... 1,2 на частотах від 14 до 30 МГц.

При далеких зв'язках, за оцінками кореспондентів, чутність при роботі на описану антену на 2...3 бали краще, ніж при підключенні антени W3DZZ, підвішеної на такій же висоті.

Радіо №12 1991р.
