Магнітна петлева антена

Як відомо - магнітні антени, хоча й мають невеликі розміри, але за ефективністю наближаються до півхвильового диполя. Ключовим моментом при виготовленні таких антен є застосування матеріалів з низьким опором, інакше її ефективність різко падає. Особливу увагу також звертають на ретельну пайку всіх елементів антени. Оскільки алюміній погано піддається пайці - його рідко використовують у петлевих антенах. Чаші застосовуються мідні трубки діаметром від 12 до 50 мм.

Незважаючи на все сказане, я виготовив магнітну петлеву антену з смужок фольгованого склотекстоліту. Вони досить легкі, добре паяються і значно дешевші, ніж мідна труба. Фольга на склотекстолітові досить тонка, тому ви можете подумати, що вона має більш високе опір у порівнянні з мідною трубкою. Тим не менш, треба пам'ятати про "поверхневий ефект", який проявляється на високих частотах. Тому тонка фольга не програє у порівнянні з товстою мідною трубкою. Товщина провідника не має значення на високих частотах. Наприклад, для міді, при частоті сигналу 10 МГц глибина проявлення "поверхневого ефекту" всього 21 мікрон, а з підвищенням частоти вона зменшується обернено-пропорційно квадратному кореню з частоти. Тут головне площа і тому велика поверхня фольги може бути навіть ефективнішою за мідну трубку!

Товщина міді фольгованого склотекстоліту близько 50 мікрон. Якщо для частоти 10 МГц достатньо 21 мікрон, то антена, виготовлена з такого матеріалу, буде добре працювати і на більш високих частотах.

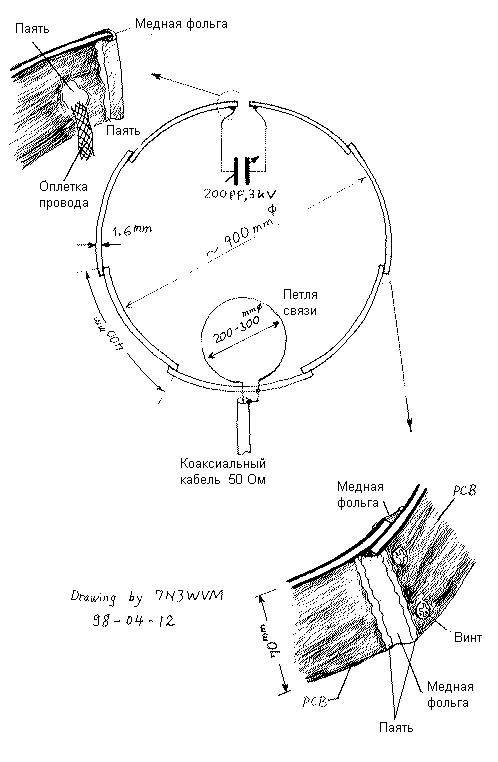

Для виготовлення антени використовуються смужки двостороннього фольгованого склотекстоліту довжиною 40 см і шириною 7 см. Всього знадобиться сім смужок. Загальна довжина стрічки складе близько 270 см, а діаметр отриманої петлі буде близько 90 см. Як з'єднуються смужки - видно з малюнка. Кожна смужка перекриває сусідню смужку на 2 см. Усі з'єднання щільно стягуються двома гвинтами. Обидві сторони смужок склотекстоліту з'єднані мідною фольгою, пропаяною з обох сторін пластини. Це збільшує корисну площу антени. Виводи до змінного конденсатора зроблені з мідної обплетки кабелю і також ретельно припаюються до пластин. Просте гвинтове з'єднання тут недопустимо через низьку ефективність.
Інша частина конструкції незначно відрізняється від звичайних петлевих антен і зрозуміла з наведеного малюнка.

Результати експериментів. Виготовлена петля була встановлена горизонтально зовні вікна моєї квартири (1-й поверх п'ятиповерхового будинку). Від землі до петлі було 3 метри, а від стіни будинку - 1,3 м. КСВ склав 1,5 і менше для діапазонів 10 МГц і 14 МГц. Протягом кількох місяців після виготовлення антени я працював зі станціями всієї Японії, Окінавою і однією станцією з Кореї на діапазоні 10 МГц телеграфом з передавачем потужністю 3 Вт. На діапазоні 14 МГц проводив зв'язки з далекими східними станціями, такими, як Корея, Китай, азійська частина Росії, Тайвань і Гонконг при тій же потужності передавача 3 Вт. Сам я живу в Chiba - на сході Токіо 30 км.

Література:

1. Transmitting Short Loop Antennas for the HF Bands, I1ARZ Roberto Craighero, Communications Quarterly 1993 Summer/Autumn.
2. Small High Efficiency Loop Antennas for Transmitting, The ARRL ANTENNA BOOK 17th EDITION pp.(5-11)-(5-16).

Переклад Н.Большакова, RA3TOX
