Короткохвильові передавальні антени

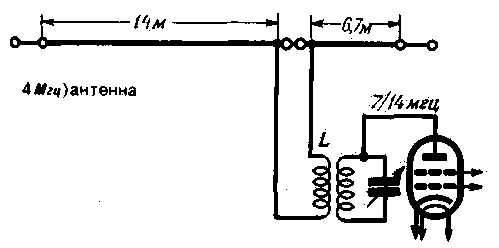

Двохдіапазонна (7 і 14 МГц) антена з 300-омним фідером. Катушка зв'язку L містить 3 витка проводу ПЕл-1,5. Намотка безкаркасна, діаметр намотки 50 мм. Катушка L розташовується поруч з катушкою контуру.

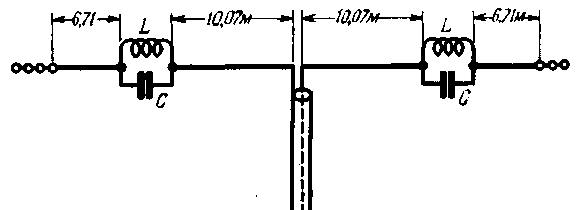

Вседіапазонна антена W3DZZ. L по 20 витків проводу ПЕл-1.5, діаметр каркаса 50 мм: С по 60 пф. LC контури заключаються в екрани, щоб запобігти потраплянню вологи в контур.

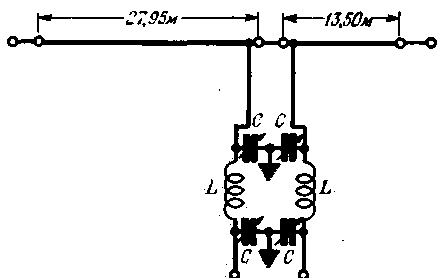

Чотирьохдіапазонна антена (28: 14; 7; 3,5 МГц), Дані L і С підбираються під час налагодження. Орієнтовні дані: С по 50-60 пф. L по 5-7 витків проводу ПЕл-1.0 на каркасі діаметром 50 мм.

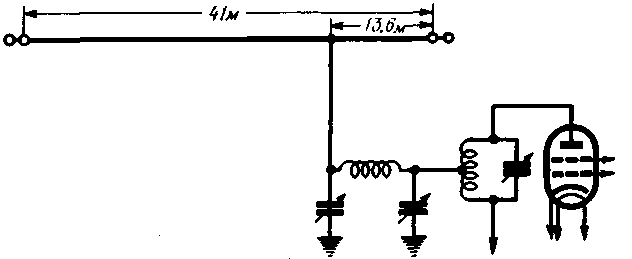

Вседіапазонна антена типу VS1AA з'єднується з контуром передавача через П-контур. Антена виготовляється з мідного проводу діаметром 2-2,5 мм. фідер - з мідного проводу діаметром 1 мм (всі розглядувані на цій сторінці антени та їх фідери - окрім тих, де використаний кабель - також виготовляються з таких же проводів).

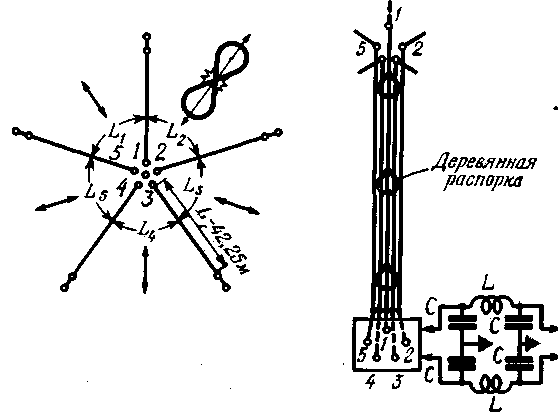

Антена типу "V-зірка". Працює на всіх аматорських КВ діапазонах. Кут розгортки між променями font face="Symbolа/font-72°. довжина кожного променя 42,25 м. Орієнтовні дані LC фільтра ті ж, що і у чотирьохдіапазонної антени. Переключення променів антени здійснюється в залежності від напрямку на кореспондента.

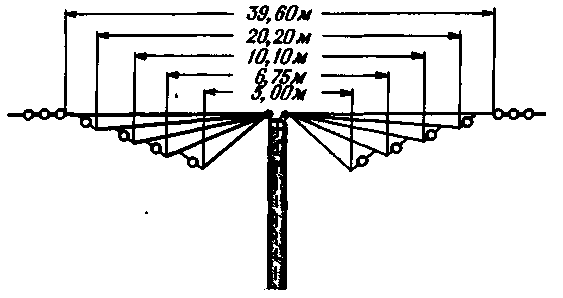

Вседіапазонна антена з фідером з коаксіального кабелю з хвильовим опором 60-70 Ом. Провід довжиною 39.60 м може бути укріплений на горизонтальній рейці, прикріпленій до щогли. Інші проводи підключаються до цього проводу через ізолятори.

Радіо N 6 1961
