Девятидіапазонна КВ антена

Ця антена є різновидом відомої багатодіапазонної антени "WINDOM" - диполя, у якого точка живлення зсунута від центру. При цьому вхідний опір антени в кількох аматорських діапазонах КБ становить приблизно 300 Ом, що дозволяє використовувати в якості фідера як одиночний провід, так і двопровідну лінію з відповідним хвильовим опором, і, нарешті, коаксіальний кабель, підключений через узгоджувальний трансформатор.

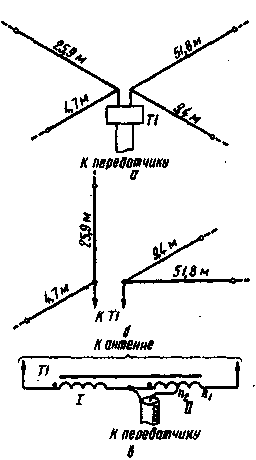

Для того щоб антена працювала у всіх дев'яти аматорських КБ діапазонах (1.8; 3,5; 7; 10; 14; 18; 21; 24 і 28 МГц), паралельно включені по суті, дві антени "WINDOM" (див. мал. а): одна з загальною довжиною близько 78 м (l/2 для діапазону 1,8 МГц), а інша з загальною довжиною приблизно 14 м (l/2 для діапазону 10 МГц і l для діапазону 21 МГц). Обидва випромінювачі живляться від одного коаксіального кабелю з хвильовим опором 50 Ом. Узгоджувальний трансформатор Т1 має коефіцієнт трансформації опору 1:6.

Приблизне розташування випромінювачів антени в плані показано на мал. б. При установці антени на висоті 8 м над добре проводячою "землею" коефіцієнт стоячої хвилі в діапазоні 1.8 МГц не перевищував 1,3, в діапазонах 3,5, 14. 21, 24 і 28 МГц - 1.5, в діапазонах 7. 10 і 18 МГц - 1,2.

В діапазонах 1,8, 3,5 МГц і до певної міри в діапазоні 7 МГц при висоті підвісу 8 м диполь, як відомо, випромінює в основному під великими кутами до горизонту. Отже, в цьому випадку антена буде ефективною лише при проведенні ближніх зв'язків (до 1500 км).

Схема підключення обмоток узгоджувального трансформатора для отримання коефіцієнта трансформації 1:6 показана на мал. в. Обмотки I і II мають однакову кількість витків (як і в звичайному трансформаторі з коефіцієнтом трансформації 1:4). Якщо загальна кількість витків цих обмоток (а воно залежить в першу чергу від розмірів магнітопроводу та його початкової магнітної проникності) дорівнює n1, то кількість витків n2 від точки з'єднання обмоток I і II до відведення розраховують за формулою n2=0.82n1.

Scholle It., Sieins R. Двійна Windom - антена для дев'яти зв'язків.- CQ DL. 1984, N 7.S. 332-333.
