Багатодіапазонна вертикальна антена

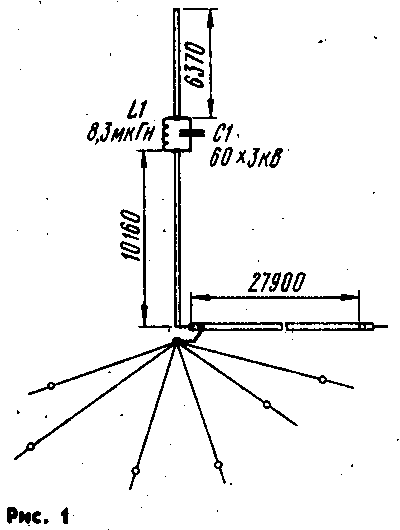

Пропонована вертикальна антена (рис. 1) розроблялася як компромісний варіант, що забезпечує задовільну якість роботи на всіх основних аматорських КВ діапазонах.

Вібратор універсальної антени виконаний з алюмінієвих труб діаметром 40...50 мм.

В верхній його частині розташований фільтр-пробка, налаштований на середню частоту діапазону 40 МГц (7,05 МГц). У діапазоні 80 м фільтр має індуктивний опір і "подовжує" вібратор до електричної довжини l/4. У діапазоні 40 м фільтр-пробка "відключає" верхню частину вібратора, в результаті чого електрична довжина антени також дорівнює його l/4. У діапазоні 20 м опір фільтра має ємнісний характер і його довжина стає рівною 3l/4.

У діапазонах 21 і 28 МГц фільтр-пробка вкорочує електрично вібратор до довжини 5l/4 і 7l/4 відповідно.

Система противаг складається з 20 відрізків мідного дроту діаметром 1...3 мм, з'єднаних в одній точці, що знаходиться під вібратором. На кожному з п'яти діапазонів використовується по чотири противаги, для діапазону 80 м — довжиною 20,8 м, 40 м — 10,4 м, 20 м — 5,2 м, 15 м — 3,49 м, 10 м — 2,62 м. На рис. 2 показано розташування противаг в одному квадранті.

Антену живлять по 50- або 75-омному коаксіальному кабелю довжиною, що дорівнює половині довжини хвилі в діапазоні 80 м.

Це спрощує узгодження антени з фідером, так як активне опір антени помітно змінюється при переході з одного діапазону на інший.

Описана антена встановлена на даху чотириповерхового залізобетонного панельного будинку. Найкращі результати були досягнуті в діапазонах 80, 40 і 20 м. КСВ ні на одному з діапазонів не перевищував 2.

Якщо антена буде розміщуватись на землі або поблизу неї, слід заземлити точку з'єднання противаг (їх довжина в цьому випадку повинна бути близько 0,4l), а самі противаги закопати в ґрунт на глибину 40...70 см.
