Антений тюнер

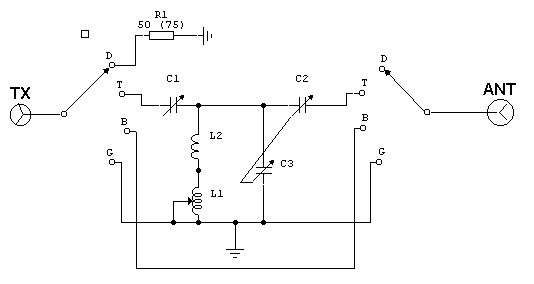

Нижче описано тюнер та методика його налаштування з статті W1FB. Наведена схема забезпечує узгодження Rвх=50 Ом з навантаженням R=25-1000 Ом, забезпечуючи подавлення 2-ї гармоніки на 14 дБ більше, ніж Ultimate в діапазонах 1,8-30 МГц.

Деталі - змінні конденсатори мають ємність 200 пф, для потужності 2 кВт в піку, зазор між пластинами повинен бути порядку 2 мм. L1 - котушка з повзунком, максимальна індуктивність 25 мГн. L2 - 3 витка голого дроту 3,3 мм на оправці 25мм, довжина намотування 38 мм. Методика налаштування:
- для лампових передавачів перевести перемикач у положення D (еквівалент навантаження), налаштувати передавач на максимальну потужність
- зменшити потужність до кількох ват, перевести перемикач у положення T (тюнер)
- поставити обидва конденсатори в середнє положення та підстроюванням L1 досягти мінімуму КСВ, потім підстроїти конденсатори, досягаючи знову ж таки мінімального КСВ - підстроїти L1, потім С1, С2, кожного разу досягаючи мінімального КСВ до тих пір, поки не будуть досягнуті найкращі результати
- подати повну потужність з передавача і ще раз підстроїти всі елементи в невеликих межах. Для невеликих потужностей порядку 100 Вт добре підходить 3-секційний змінний конденсатор від старого ГСС Г4-18А, там є ізольована секція. Дуже зручно буде використовувати автоматичний вимірювач КСВ.

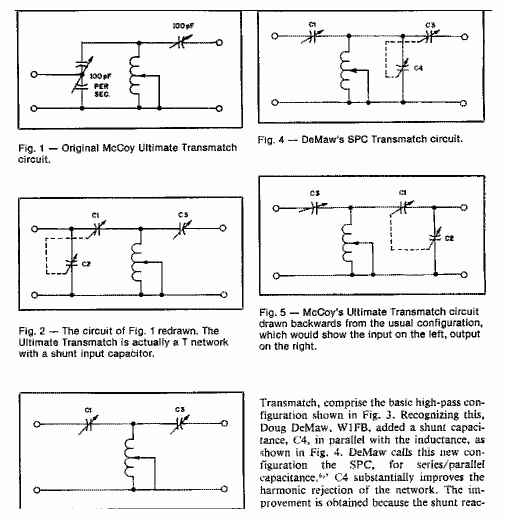

Нижче наведені можливі конфігурації антенных тюнерів, бажаючі детальніше ознайомитися зі статтею, де обговорюються їх переваги та недоліки можуть прочитати журнал QST Aug 81. Якщо таких набереться багато, можу надіслати її, але звичайно на мові оригіналу.
