Антени радіостанції UA1DJ

Однією з причин популярності антени типу "подвійний квадрат" є можливість створення багатодіапазонної системи. На кожному діапазоні така антена має хорошу діаграму, велике підсилення і КСВ, близький до одиниці. Частіше за все радіолюбителі застосовують антену, зібрану на восьми розпірках з ізоляційного матеріалу (радіолюбителі цю конструкцію називають "павук"). Експлуатація подібних антен в районах СРСР з сильними вітрами показала їх ненадійність. Значно надійніше ведуть себе "подвійні квадрати", які мають несучу траверсу-бум, на якому кріпляться елементи у вигляді проволочних рамок. Пасивні рамки налаштовуються за допомогою коротко замкнених шлейфів. Але ця антена має суттєвий недолік: відстань між активними рамками і рефлекторами на всіх діапазонах однакове, і максимальне підсилення досяжне лише на одному з діапазонів.

Конструкція

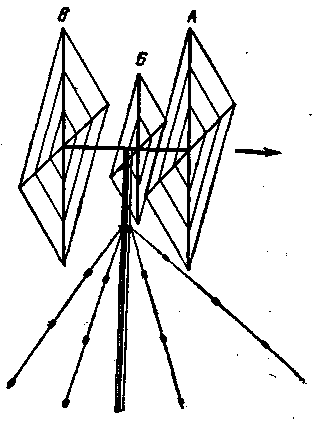

Описувана нижче антена не має цього недоліку. За основу взята антена "подвійний квадрат" для діапазону 14 МГц, а для діапазонів 21 і 28 МГц вона є трьохелементною. Антенна (рис. 1) виконана на бумі, рамки розташовані під кутом вниз. "Подвійний квадрат" для діапазону 14 МГц має оптимальну відстань між елементами - 0,2 лямбда, що гарантує максимальний коефіцієнт підсилення. Всі три рефлектори розташовані в одній площині (В), рамки директорів на 21 і 28 МГц - в одній площині з активною рамкою на діапазон 14 МГц (А), а активні рамки діапазонів 21 і 28 МГц - на самостійних розпірках у середній частині буму (Б). Відстань АБ дорівнює 165, БВ - 260 см. Інші розміри антени наведені в табл. 1.

Діапазон,МГц

Довжина сторони рамки А,

см

Довжина шлейфа рамки А,

см

Довжина сторони рамки Б,

см

Довжина сторони рамки В,

см

Довжина шлейфа рамки В,

см

14

535

-

-

540

150

21

345

80

355

360

100

28

245

60

265

270

70

Вертикальні розпірки можуть бути виконані з будь-якого матеріалу (в тому числі - з металевих труб), горизонтальні - з ізоляційного матеріалу (дерево, бамбук, синтетика), або з металевих труб, розбитих ізоляційними вставками. Для живлення антен на 14 і 28 МГц застосовані фідери з коаксіального кабелю з хвильовим опором 75 Ом, а на 21 МГц - 52 Ома. Фідери включаються в розриви нижніх кутів активних рамок.. Симметризація при цьому не застосовується. Ще кращі результати можна отримати,

Радіо, № 2 1970 р. с. 37
