Антена на 7 МГц з малою висотою підвісу

Петлева антена "DELTA LOOP", розташована таким чином, що її верхній кут знаходиться на висоті чверті хвилі над поверхнею землі, а живлення подається в розрив петлі в одному з нижніх кутів, має великий рівень випромінювання вертикально поляризованої хвилі під малим, порядку 25-35° кутом відносно горизонту, що дозволяє використовувати її для проведення дальніх радіозв'язків [1].

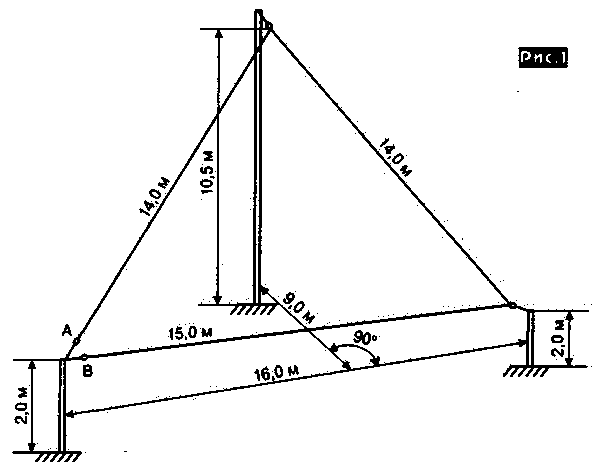

Подібний випромінювач був побудований автором, і його оптимальні розміри для діапазону 7 МГц показані на рис.1.

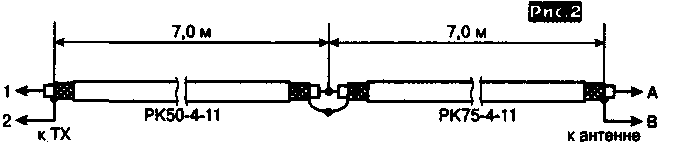

Вхідний опір антени, виміряний на 7,02 МГц, дорівнює 160 Ом, тому для оптимального узгодження з передавачем (ТХ), який має вихідний опір 75 Ом, застосоване узгоджувальний пристрій з двох послідовно з'єднаних чвертьхвильових трансформаторів з коаксіальних кабелів 75 і 50 Ом (рис.2). Опір антени трансформується спочатку в 35 Ом, потім в 70 Ом. КСВ при цьому не перевищує 1,2. Якщо антена віддалена від ТХ більше ніж на 10...14 метрів, до точок 1 і 2 (рис.2) можна підключити коаксіальний кабель з хвильовим опором 75 Ом необхідної довжини. Наведені на рис.2 розміри чвертьхвильових трансформаторів коректні для кабелів з поліетиленовою ізоляцією (коефіцієнт укорочення 0,66).

Випробування антени проводилося з ORP передавачем потужністю 8 Вт. Телеграфні QSO з радіолюбителями з Австралії, Нової Зеландії та США підтвердили ефективність антени при роботі на дальніх трасах. Додаткову інформацію по налаштуванню і вимірюванню параметрів антен можна знайти в [2].

Література:
1. З.Беньковський, Е.Ліпінський. Любительські антени коротких і ультракоротких хвиль. Москва 'Радіо і зв'язок" 1983 р. пер. з польської.
2. К.Ротхаммель. Антени. Москва "Енергія" 1969 р. пер. з німецької.

Радіохобі N 3 2000 р., с.29.
