Антена для діапазону 160 м з низькою висотою підвісу

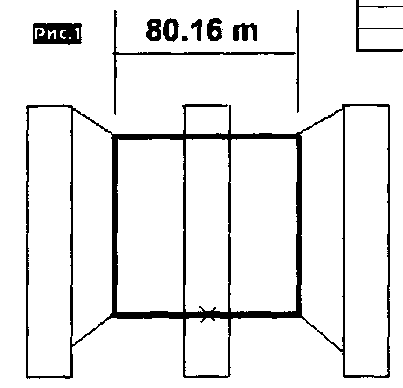

Описувана антена може бути корисною для застосування в містах з щільною забудовою. Вона являє собою проволочну рамку з периметром у дві довжини хвилі. Пропоноване розміщення антени показано на рис.1.

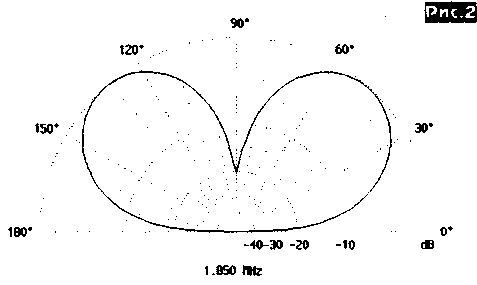

Оскільки напрямки струму протилежних кінців рамки знаходяться в протифазі, паразитне випромінювання вгору значно знижене. Діаграма спрямованості випромінювання у вертикальній площині показана на рис.2, а в горизонтальній площині - не має яскраво виражених максимумів і можна вважати її круговою.

Ширина смуги пропускання антени близько 100 кГц по рівню КСВ=2. Вхідне опір -160 Ом при висоті підвісу 30 метрів (типові 9-ти поверхівки) і знижується при зменшенні висоти підвісу. Розрахункові дані для інших висот підвісу при резонансній частоті 1,85 МГц наведені в табл. 1.

При висоті підвісу від 20 м до 50 м максимальний кут випромінювання до горизонту в діаграмі спрямованості змінюється незначно - від 48 до 40 градусів відповідно. Антену моделювали та випробовували в діапазоні 2 м і підтвердили розрахункові характеристики.

Радіохобі 6/99, с.24.
