80м рамкова антена SM0VPO (англійська мова)

Я продовжую говорити про свій маленький балкон і обмеження антени, які він накладає на мої HF антени. Цей проєкт був розроблений в результаті експериментів, щоб стати QRV на 80 метрах, знову використовуючи маленький балкон. Я вже побудував кілька таких антен з однаковим успіхом щоразу. Каркасна антена може бути не найефективнішою, але вона може забезпечити QRV на 80 і є ідеальною для човнів та відпусток. VSWR майже 1:1 з 3.5 до 3.8 МГц. Антену можна модифікувати для 1.8 МГц, але ефективність може постраждати.

КОНСТРУКЦІЯ

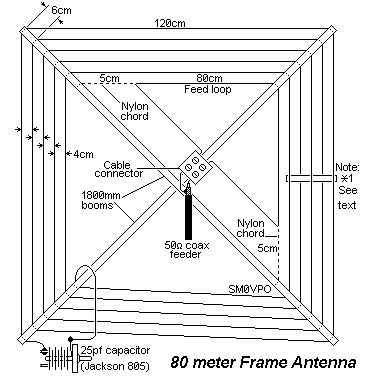

Конструкція антени показана вище і являє собою п'яти витків з одного кабелю з 5-амперного мережевого кабелю. Кабель повинен мати багатожильний провідник. Антена використовує понад 20 метрів кабелю, тому я зняв ізоляцію з 7 метрів 3-жильного кабелю та спаяв кінці разом. Конструкція в іншому випадку досить проста, якщо ви дотримуєтеся вище наведеного малюнка. Зверніть увагу, що всі вказані довжини кабелів є приблизними.

Два бум-поля - я використовував як бамбукові, так і пластикові (металеві) труби, які продаються в садових магазинах. Обидва працювали дуже добре, незважаючи на різницю в матеріалах. Якщо ви використовуєте металеві бум-поля, то вставте якусь форму ізоляції в отвори, перш ніж пропустити через них дріт. Я використовував пластикові трубочки для пиття з MacDonalds. Це запобігти тому, щоб метал не впирався в ізоляцію кабелю, а також покращить ізоляцію.

З вказаними розмірами кожен виток буде розділений на 4 см. Природна ємність між витками налаштує антену на (приблизно) 4.15 МГц, трохи вище 80-метрового діапазону. Один із цих конденсаторів Jackson 804 / 805 VHF з ємністю приблизно 25 пФ налаштує антену на 3.45 - 3.90 МГц. Налаштувальний конденсатор ПОВИНЕН бути з кількома міліметрами між пластинами. Антена має дуже високий Q, тому напруга на конденсаторі буде дуже високою, навіть з невеликими QRP потужностями.

160 МЕТРІВ

Конденсатор на 410 пФ, розташований через налаштувальний конденсатор, знижує частоту антени до 1.9 МГц. Цей конденсатор ПОВИНЕН бути високовольтним типом. Ця антена може забезпечити QRV на 160 метрах, хоча ефективність, ймовірно, постраждає, але підходить для місцевих мереж та подібного.

НАЛАШТУВАННЯ

Якщо антена на 80 метрів не налаштувалася природно на 4.15 МГц, або налаштувальний конденсатор не центрується на діапазоні, тоді можна внести деякі корективи в остаточну антену.

Якщо частота трохи НИЗЬКА, і вам потрібно її підвищити, то потрібно видалити частину самостійної ємності. Протягніть шматок пластикової трубки між дротами з одного боку; ВХІД, ВИХІД, ВХІД, ВИХІД, ВХІД. Дивіться '*1' у FRAMEANT.GIF. Повторіть на більш ніж одному боці каркасної антени, якщо потрібно більший підвищення частоти. Якщо підвищення все ще недостатньо, вставте дві трубки з кожного боку і розсуньте їх, щоб отримати велике підвищення.

Якщо частота занадто ВИСОКА, і вам потрібно її знизити, то потрібно додати ще ємності. Підключіть високовольтний конденсатор через змінний налаштувальний конденсатор. Коротка довжина коаксіального кабелю ідеально підходить. Вкоротіть коаксіальний конденсатор, щоб зменшити потрібну ємність (підвищити частоту). Не піддавайтеся спокусі зробити "гіммік" конденсатор з двох скручених разом проводів; він згорить, навіть з кількома ватами RF. Це означає, що ви додали більше втрат.

Гарного настрою, з повагою, ГАРІ, Уппландс Васби, Швеція
