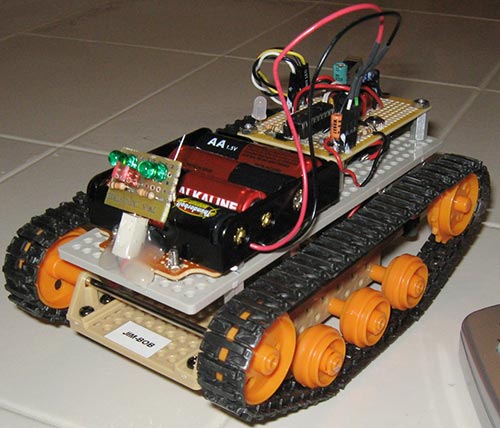

Гусеничний танк на ІК управлінні

Ранее я собирал декодер сигналов ИК пульта на микроконтроллере PICAXE. И решил воспользоваться прошлыми наработками  на этом проекте танка. Этот робот был построен за менее чем 60$. Управление по ИК намного дешевле и проще, чем управление по радиоканалу, что важно для этого проекта.

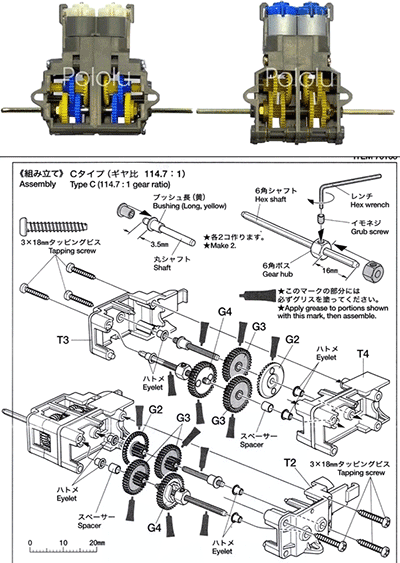

Сборка двойной коробки передач

Основной двигатель, имеющий 12,300RPM бесполезен без хорошей коробки передач. Простое касание вала будет тормозить двигатель. Я купил двойную коробку передач (редуктор)  по цене ниже 10$, который имеет  соотношение 114.7:1 на 115RPM. В комплекте было много мелких деталей, сборка которых показалась очень сложной, но в инструкции сборка была описана очень подробно. Трансмиссия для гусеничных транспортных средств требует левых и правых передач, которые собраны в одном корпусе.

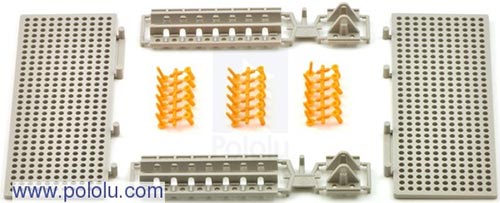

Наборы пластин для тела танка

Этот набор будет использоваться для основного и второго верхнего уровня тела танка. Согнутые части  обеспечивают опору  для колесных осей (будет 5 осей и 10 колес), которые крепятся к нижней пластине вместе с двойной коробкой передач. На верхней пластине будет находиться батарея и плата с микроконтроллером.

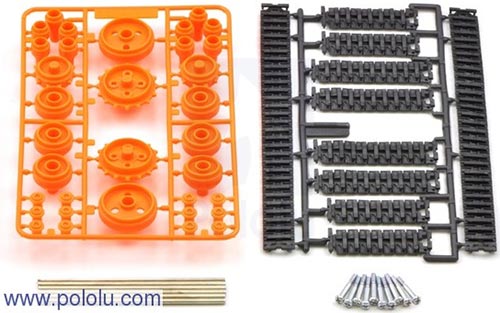

Колеса и гусеницы

Это третий и последний набор, которые потребуется для гусеничного танка. Обратите внимание, что есть несколько различных длин протектора. После сборки будет две неиспользованных части длиной 2 3/4".

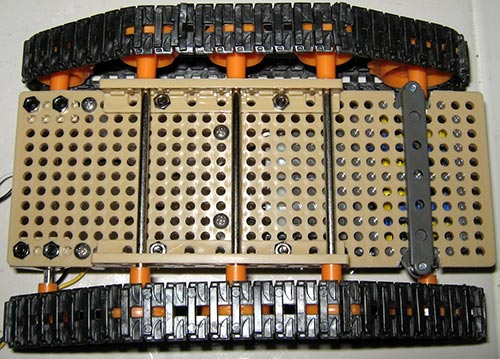

Нижняя часть танка

Только колеса со звездочками крепятся к валу коробки передач, а все остальные колеса используют круглые валы и свободно поворачиваются.

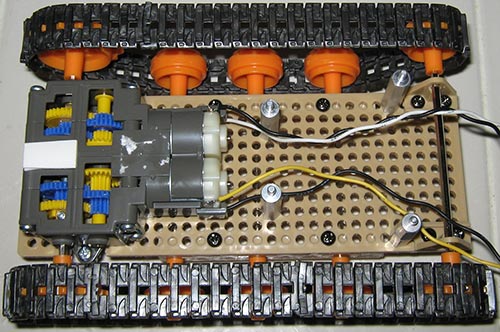

Крепление верхней пластины

Четыре стойки 4-40 прикрепляются  к нижней пластине и служат  для крепления верхней пластины. Дальняя часть верхней пластины крепится к коробке передач двусторонним скотчем.

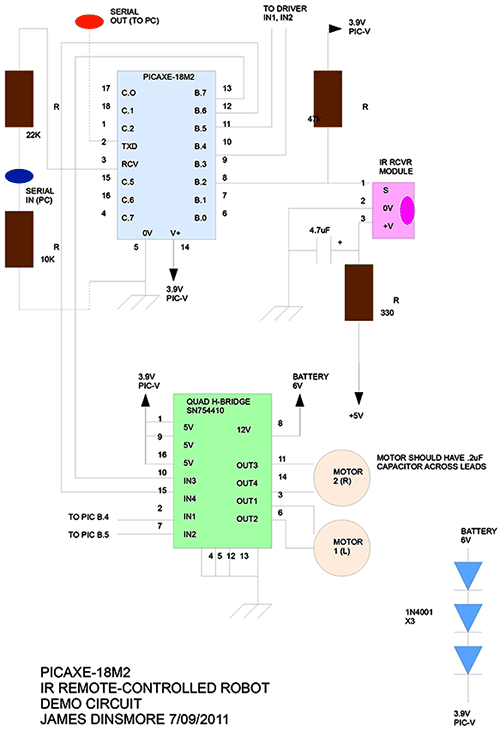

Плата микроконтроллера PICAXE

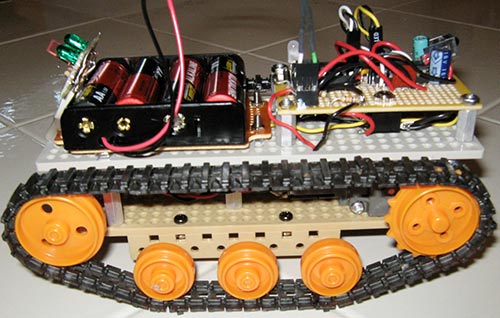

Вид танка сбоку

Сначала я установил батарею прямо над коробкой передач, но так робот был очень нестабильным и его передняя часть задиралась вверх. Я переставил их на другой конец и робот стал намного более сбалансированным и стабильным.

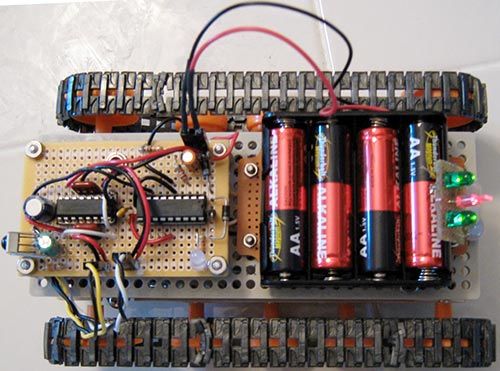

Вид сверху

Вес танка составил около 0.5 кг.
