Налаштування ЛПМ відеомагнітофона

Стаття присвячена опису методики регулювання ЛПМ відеомагнітофона доступними засобами.

Перед початком будь-якого ремонту необхідно провести візуальний огляд ВМ, що включає в себе прогонку ЛПМ та очищення його від забруднень.

В відносно нових, що експлуатуються порівняно невеликий час, побутових ВМ може знадобитися невелика корекція налаштування вузлів ЛПМ. Несправностями ЛПМ ВМ з великим терміном експлуатації можуть бути забруднення та механічна деформація деяких вузлів. Тут підстройки може виявитися недостатньо. Однак, при відповідному навику можливо провести налаштування елементів ЛПМ за допомогою осцилографа, контролюючи якість зображення на екрані телевізора.

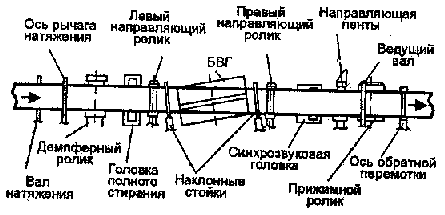

Рис. 1 Послідовність проходження магнітної стрічки по елементах ЛПМ

Усі перевірки та налаштування необхідно проводити спочатку для режиму відтворення. Тут ми наведемо методики регулювання деяких вузлів ЛПМ, необхідність в яких виникає при заміні БВГ (верхнього обертового диска з відеоголовками), направляючих стійок механізму заправки стрічки та їх бази, а також синхрозвукової головки. При виконанні цих регулювань не використовуються якісь спеціальні пристрої, інструменти та вимірювальні прилади, окрім осцилографа, викрутки та касети з вимірювальною стрічкою (з тест-сигналом).

Регулювання висоти направляючих стійок механізму заправки стрічки здійснюється при їх заміні та заміні БВГ. У процесі експлуатації ВМ іноді потрібна невелика корекція положення цих стійок. Крім того, не кожним виробником достатньо ретельно проводиться це регулювання.

1. Підключіть осцилограф до виходу попереднього відеопідсилювача та синхронізуйте його розгортку імпульсами комутації відеоголовок.
2. Відтворіть вимірювальну стрічку та контролюйте за екраном осцилографа огинання ЧМ сигналу.

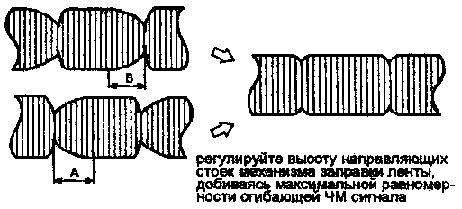

Рис. 2 Огинаюча відтворюваного ЧМ сигналу

3. Регулятором трекінгу добийтеся максимального розмаху відтворюваного сигналу.
4. Якщо огинаюча ЧМ сигналу нерівномірна (необхідно прагнути до того, щоб форма огинаючої була максимально наближеною до прямокутної), зокрема, якщо ділянка А така, як на рис. 2, то обертаючи верхній фланець правої направляючої стійки за чи проти годинникової стрілки добийтеся вирівнювання сигналу.

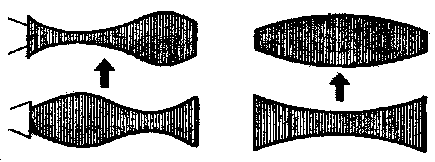

Рис. 3 Форма огинаючої ЧМ сигналу при неправильно відрегульованій висоті направляючих стійок

5. Проведіть ті ж регулювання лівої направляючої стійки для ділянки В.
6. По завершенню регулювань переведіть регулятор трекінгу з одного крайнього положення в інше й переконайтеся, що варіації огинаючої ЧМ сигналу мають плоску форму у всьому діапазоні регулювань.
7. Якщо огинаюча змінюється так, як показано на рис. 3, то, можливо, що рівень направляючих стійок порушений. Тому проведіть регулювання знову.
8. Допускається форма огинаючої, зображена на рис. 4.

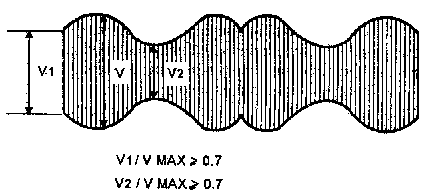

Рис. 4 Допустима форма огинаючої

Регулювання положення синхрозвукової головки (блоку нерухомих головок) проводиться в кілька етапів.

1. Обертаючи пружинений спеціальний регулювальний гвинт, встановіть його так, щоб він виступав над поверхнею основи блоку головок приблизно на 6 мм, як показано на рис. 5.
2. Гвинтами регулювання нахилу та перекосу синхрозвукової головки (рис. 6) встановіть положення її основи паралельно базі. Більш точного положення блоку нерухомих головок можна досягти при відтворенні вимірювальної стрічки та контролюючи амплітуду відтворюваного сигналу звукової частоти 8 кГц осцилографом. Регулюючи нахил, перекіс та висоту синхрозвукової головки, добийтеся отримання максимального рівня звукового сигналу.

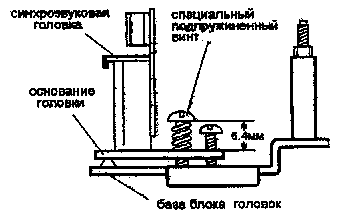

Рис. 5 Попереднє регулювання синхрозвукової головки

3. У режимі відтворення вимірювальної стрічки, використовуючи стоматологічне дзеркало для контролю за поверхнею звукової головки та обертаючи гайку регулювання висоти блоку нерухомих головок, встановіть зазор між нижнім краєм стрічки та нижньою гранню синхроголовки приблизно рівним 0,25 мм, як показано на рис. 7.
4. Відтворіть записаний на вимірювальній стрічці звуковий сигнал частотою 8 кГц і, незначно коригуючи положення синхрозвукової головки по нахилу, висоті та азимуту, а також контролюючи звуковий сигнал осцилографом, досягніть його максимального рівня з мінімальною амплітудною модуляцією.

Рис. 6 Регулювання нахилу та перекосу синхрозвукової головки

5. Підключіть осцилограф до виходу попереднього відеопідсилювача та синхронізуйте його розгортку імпульсами комутації відеоголовок. Відтворіть вимірювальну стрічку та контролюйте за екраном осцилографа огинаючу ЧМ сигналу. Регулятор трекінгу встановіть у середнє положення (якщо ВМ оснащений системою автотрекінгу, вимкніть його) і, обертаючи конічну гайку (рис. 6), добийтеся максимального рівня огинаючої ЧМ сигналу.

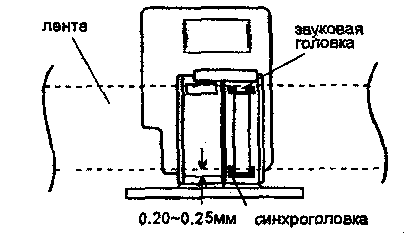

Рис. 7 Регулювання висоти синхрозвукової головки
