Пристрій і ремонт переносного телевізора Верас 34ТБ-511

Переносний телевізор чорнобілого зображення «Верас 34ТБ-511» з розміром екрану по діагоналі 34 см забезпечує прийом телевізійних програм у метровому (з 1 по 12 канали) та дециметровому (з 21 по 60 канали) діапазонах хвиль.

У телевізорі є попередня настройка на 90 програм з автоматичним пошуком і таймером вимкнення.

Управління телевізором забезпечується з передньої панелі або за допомогою пульта дистанційного керування (ПДУ) з виведенням індикації виконуваних функцій на екран.

Живлення апарата здійснюється від мережі змінного струму напругою 198...240 В або від зовнішнього джерела постійного струму напругою 11,5...14,5 В.

Принцип роботи

   До складу телевізора входять основна моноплата А1, селектор каналів А1.1, плата кінескопа А2, відхиляюча система (A3, А4), кінескоп VL1, динамічна голівка ВА1.

   Сигнал з антени надходить на селектор каналів, перетворюється в сигнал ПЧ, який з симетричного виходу (вихід ПЧ) надходить на фільтр ПАВ ZQ1 і далі подається на вхід (вив. 8, 9) багатофункціональної мікросхеми D2 типу TDA8303A. Вона виконує наступні функції:

• обробка сигналу ПЧ з тюнера і виділення відео- та аудіосигналів;
• формування імпульсів запуску рядкової і кадрової розгорток.

   Сигнал звукової частоти з выв. 12 мікросхеми D2 надходить на выв. 3 підсилювача потужності низької частоти (УМНЧ) D1 типу ILA7056, навантаженого на динамічну голівку ВА1 типу 1ГДШ-6.

   Імпульси запуску кадрової розгортки з выв. 3 мікросхеми D2 надходять на вихідний каскад на транзисторах VT1-VT3. Його навантаженням є кадрові котушки ОС (А4). Змінними резисторами R16, R17 проводиться регулювання розміру зображення по вертикалі та його лінійності.

   Сигнал запуску рядкової розгортки з выв. 26 мікросхеми D2 надходить на вхід попереднього підсилювача, виконаного на транзисторі VT9. Його навантаженням служить первинна обмотка роздільного трансформатора Т2 (вив. 1, 2), а вторинна обмотка підключена до бази транзистора VT11 рядкової розгортки.

   Обробка яскравісного сигналу реалізується на спеціалізованій мікросхемі D4 типу КР1051ХА26. Відеосигнал з выв. 1 мікросхеми D4 надходить на кінцевий відеопідсилювач, виконаний на транзисторі VT6, і далі на катод кінескопа VL1.

   Телевізор управляється як з передньої панелі (кнопками S1-S8), так і з ПДУ.

   Основою системи управління телевізором є мікроконтролер D6 типу ЕКР1568ВП-030.

   Фотоприймач сигналів з ПДУ виконаний на мікросхемі D7 типу ILMS5360.

   Управління селектором каналів (переключення піддіапазонів, настройка), виведення користувацької інформації на екрані телевізора забезпечує мікросхема D6.

   Всі параметри налаштувань телевізора автоматично заносяться мікроконтролером в енергонезалежну пам'ять (EEPROM) D5 типу ЕКР1568РР1. Обмін даними між цими мікросхемами проводиться по цифровій шині I2C.

   Живлення телевізора здійснюється від стабілізатора напруги +11 В, виконаного на транзисторах VT7, VT8, VT10. Мікросхема D3 типу КР1180ЕН5А призначена для живлення мікросхем D6 та D5.

   Переключення джерела живлення в черговий або робочий режими проводиться схемою на транзисторах VT5, VT7, VT8, VT10, керуючий сигнал на які надходить з выв. 41 мікросхеми D6.

   Живлення телевізора також можна забезпечити і від зовнішнього джерела, підключеного до роз’єму ХТ1.

Характерні несправності телевізора та способи їх усунення

   При вмиканні мережевого вимикача перегорає мережевий запобіжник FU1

   Перевіряють конденсатор С10, мережеву обмотку трансформатора Т1.

   Телевізор вмикається, відсутній растр і високе напруження

   Перевіряють наявність пилоподібної напруги на выв. 26 мікросхеми D2. Якщо сигнал є, перевіряють справність елементів С31, R37, VT9, Т2, VT11, VD14, ТЗ. В іншому випадку замінюють D2.

   Телевізор не переключається в черговий режим з робочого і навпаки

   Перевіряють наявність керуючого сигналу на выв. 41 мікросхеми D6, а також працездатність транзистора VT5.

   Не забезпечується настройка на програми

   В першу чергу перевіряють наявність напруги +31 В на стабілітроні VD27, а потім в режимі налаштування контролюють зміну напруги налаштування на тюнері в межах 0,5...30 В. Якщо цього не відбувається, перевіряють наявність імпульсів з змінною скважинністю на выв. 1 D6. В іншому випадку послідовно перевіряють і при необхідності замінюють елементи С80, С81, VT17, D6. Також перевіряють елементи R83, VD23, С70, R114.

   Відсутнє управління з ПДУ

   Перевіряють працездатність ПДУ (слід врахувати, що половина кнопок на ПДУ не задіяна), імпульси на выв. 35 мікросхеми D6, а при їх відсутності перевіряють працездатність мікросхем D6, D7.

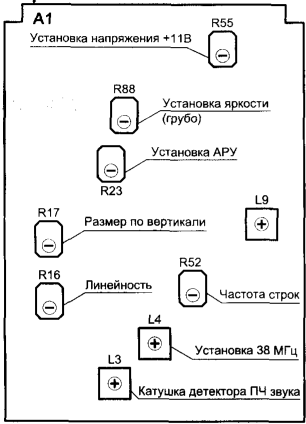

Рис. 1 Розташування основних елементів налаштування телевізора

Регулювання телевізора проводиться за загальноприйнятою методикою. На рис. 1 показано розташування основних елементів налаштування телевізора на платі А1. Осцилограми сигналів у контрольних точках схеми показані на рис. 2(1— звуковий сигнал, 2 — сигнал на кадрових котушках, 3 — рядкові імпульси на базі VT11, 4 - відеосигнал на катоді кінескопа, 5 — відеосигнал на виході попереднього відеопідсилювача).

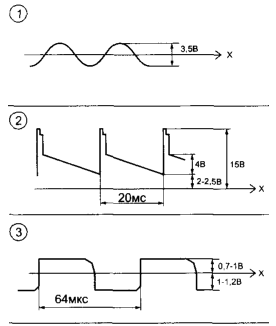

Рис. 2 Осцилограми сигналів у контрольних точках схеми
